Konstrukční uspořádání PC –
sockety, chlazení, chipsety

1. Vnitřní struktura PC – základní deska a chipset

Základní deska (motherboard) je hlavní tištěná deska plošných spojů (PCB – Printed Circuit Board), na které jsou fyzicky umístěny nebo k níž jsou připojeny všechny klíčové součásti počítače. Vyrábí se z epoxidového skelného laminátu (FR4) – elektricky nevodivého, ale pevného materiálu. Na jeho povrchu i uvnitř jsou leptány měděné vodiče (stopy), které tvoří sběrnice a signálové cesty.

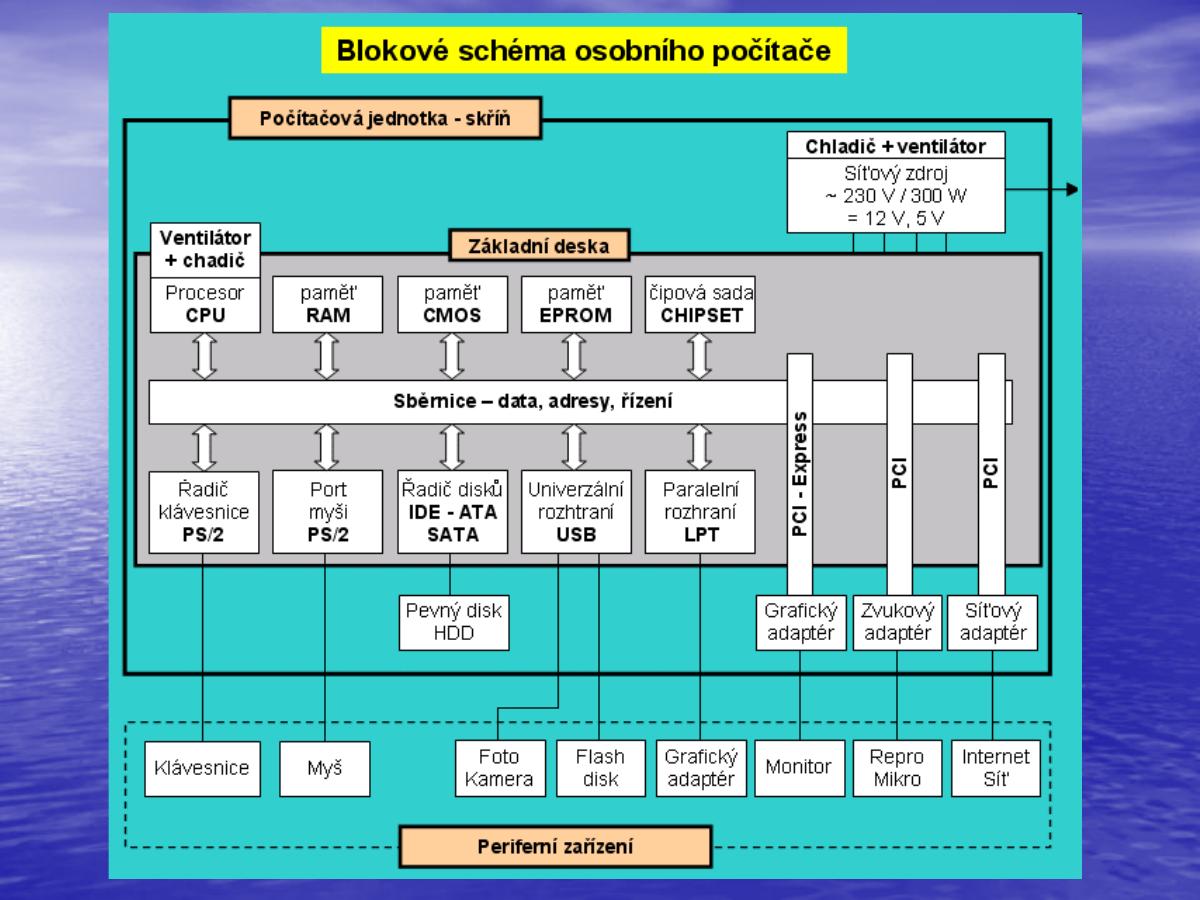

Blokové schéma PC – základní deska propojuje CPU, RAM, CMOS, EPROM a chipset přes společnou sběrnici dat, adres a řízení. Na ni jsou napojeny všechny řadiče (PS/2, IDE/SATA, USB, LPT), rozšiřující sloty (PCI, PCI-Express) a zdroj napájení 230 V / 12 V, 5 V.

CPU socket (patice procesoru) – mechanický a elektrický konektor, do kterého se instaluje procesor. Zajišťuje stovky až tisíce kontaktů a mechanické uchycení. Více v kapitole 2.

RAM sloty – patice pro operační paměť (Random Access Memory). RAM je pracovní paměť počítače – sem procesor ukládá data, se kterými právě pracuje. Je dočasná a rychlá; při výpadku napájení se vymaže. Moderní desky mají 2–4 sloty pro DDR4 nebo DDR5.

CMOS paměť – malý čip napájený knoflíkovou baterií CR2032, který uchovává nastavení BIOSu/UEFI: datum, čas, pořadí bootování, frekvence. CMOS (Complementary Metal-Oxide-Semiconductor) je technologie s velmi nízkou spotřebou, díky níž baterie vydrží roky.

EPROM / Flash BIOS – paměť, ve které je uložen firmware. BIOS (Basic Input/Output System) je první software spuštěný po zapnutí PC; inicializuje hardware a předá řízení operačnímu systému. Dnes ho nahrazuje UEFI (Unified Extensible Firmware Interface), jež nabízí grafické rozhraní, podporu disků > 2 TB a Secure Boot.

Chipset – sada čipů (historicky Northbridge + Southbridge, dnes integrovaná do jednoho nebo dvou čipů), která řídí komunikaci mezi procesorem a ostatními komponentami.

Chipset je „manažer provozu“ základní desky. Historicky se skládal ze dvou čipů:

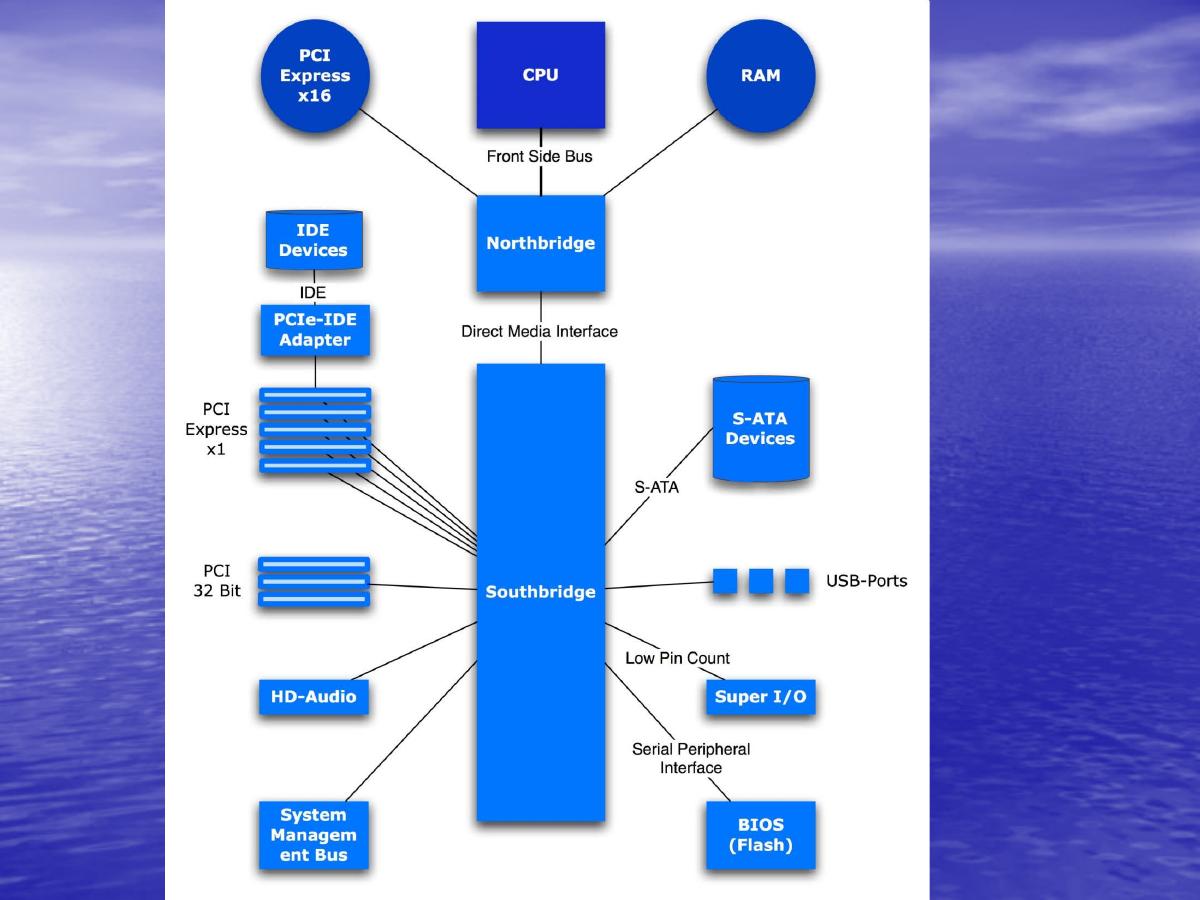

Klasické schéma chipsetu – Northbridge (severní můstek) komunikuje s CPU přes Front Side Bus, řídí RAM a PCIe x16 pro GPU. Southbridge (jižní můstek) obstarává pomalejší periferie: SATA, USB, PCI, zvuk, BIOS. Propojení obou čipů zajišťuje rozhraní DMI (Direct Media Interface).

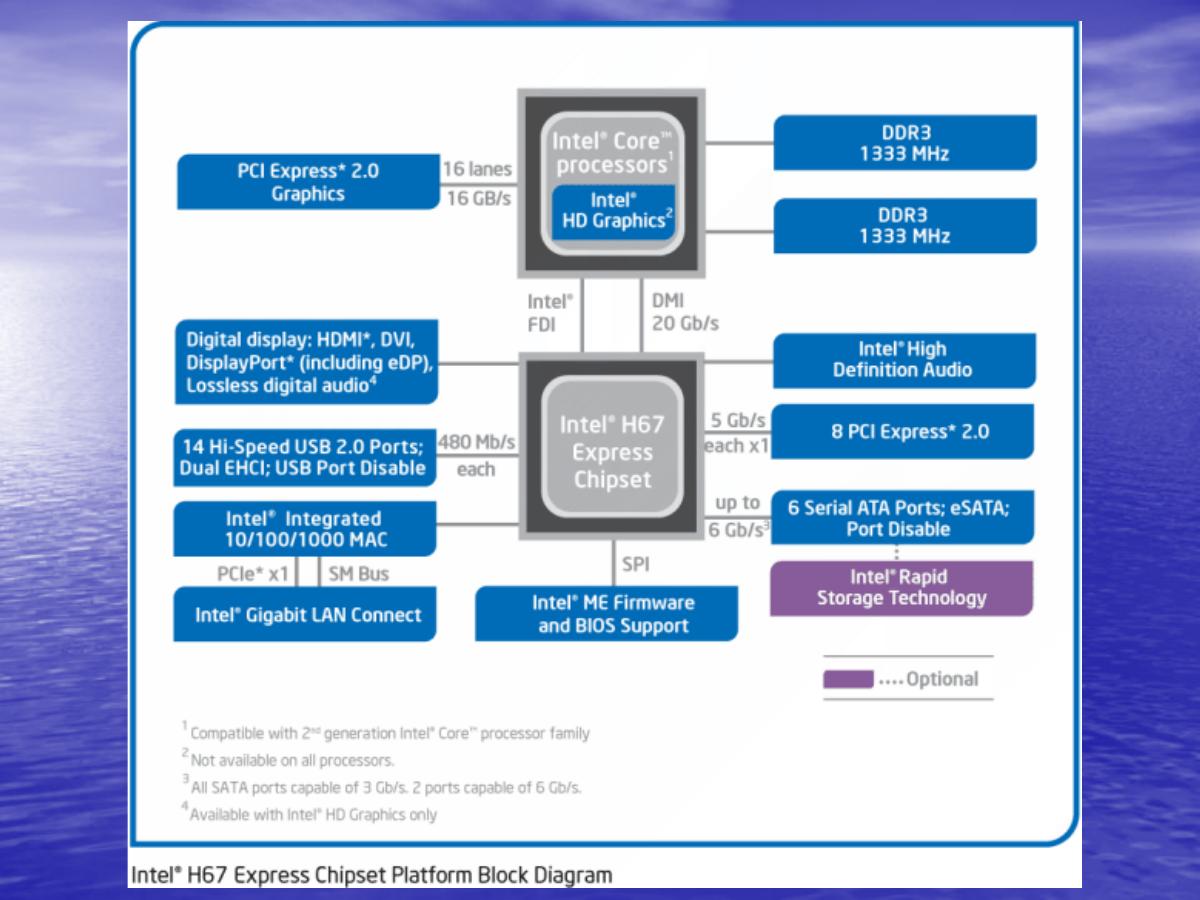

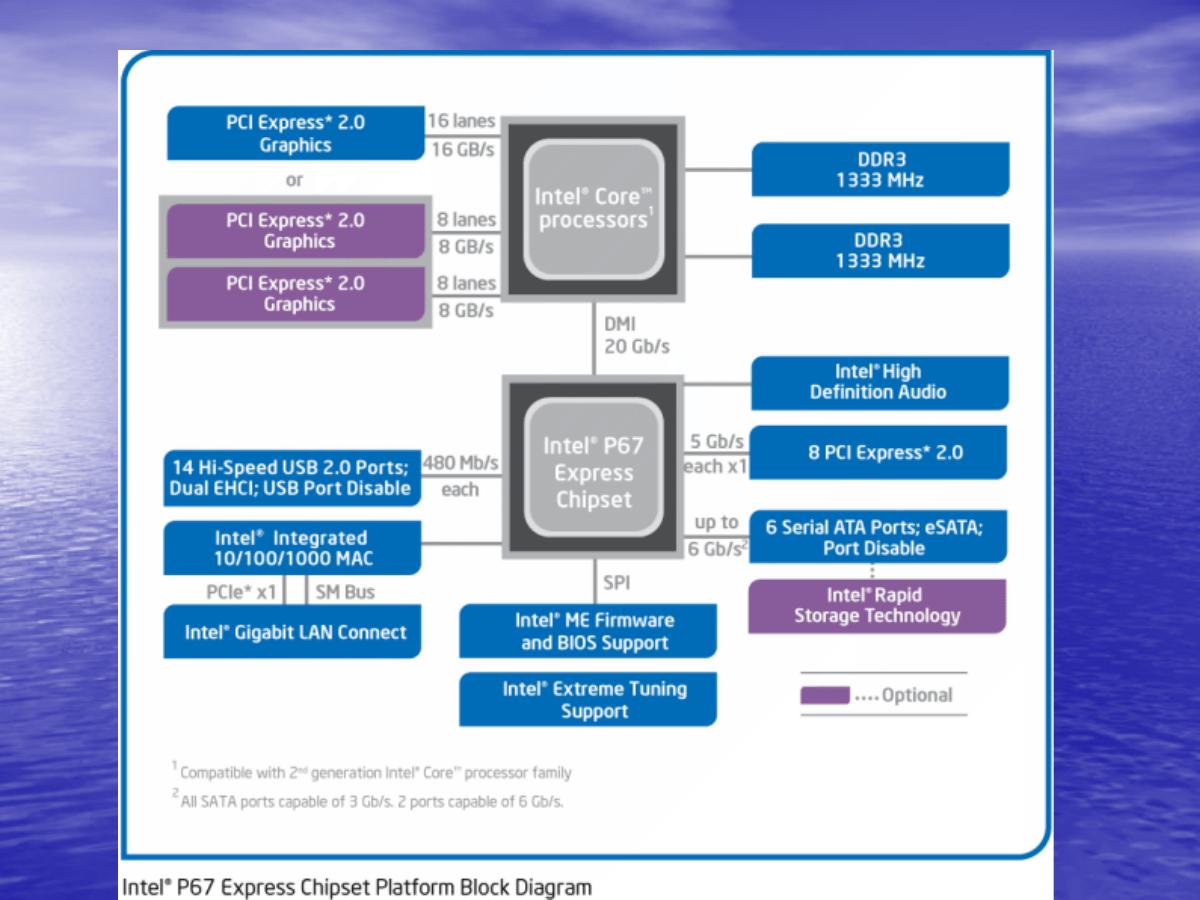

Intel H67 Express Chipset – CPU přímo řídí PCIe x16 (GPU) a dva DDR3 kanály. Chipset obstarává SATA 6 Gb/s, 14× USB 2.0, PCIe x1, zvuk, LAN a BIOS. Propojení CPU ↔ PCH přes DMI 20 Gb/s. Intel P67 Express Chipset – na rozdíl od H67 podporuje rozdělení PCIe linek na 2× x8 pro duální GPU (SLI/CrossFire) a obsahuje Intel Extreme Tuning Support pro přetaktování.

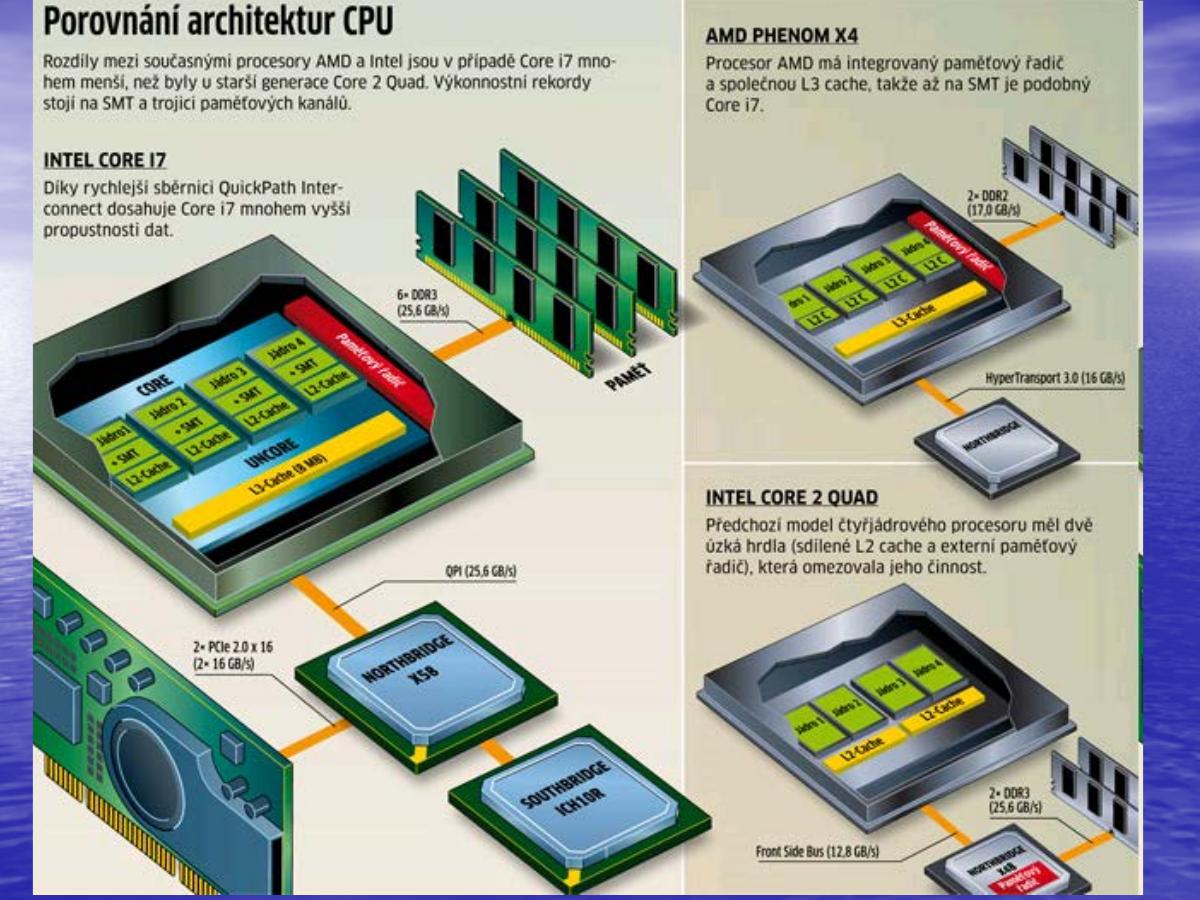

Porovnání architektur CPU – Intel Core i7: paměťový řadič integrován v CPU, sběrnice QPI 25,6 GB/s k Northbridge X58. AMD Phenom X4: integrovaný paměťový řadič, HyperTransport 3.0 (16 GB/s). Intel Core 2 Quad: starší architektura s paměťovým řadičem v NB – to tvořilo výkonnostní úzké hrdlo.

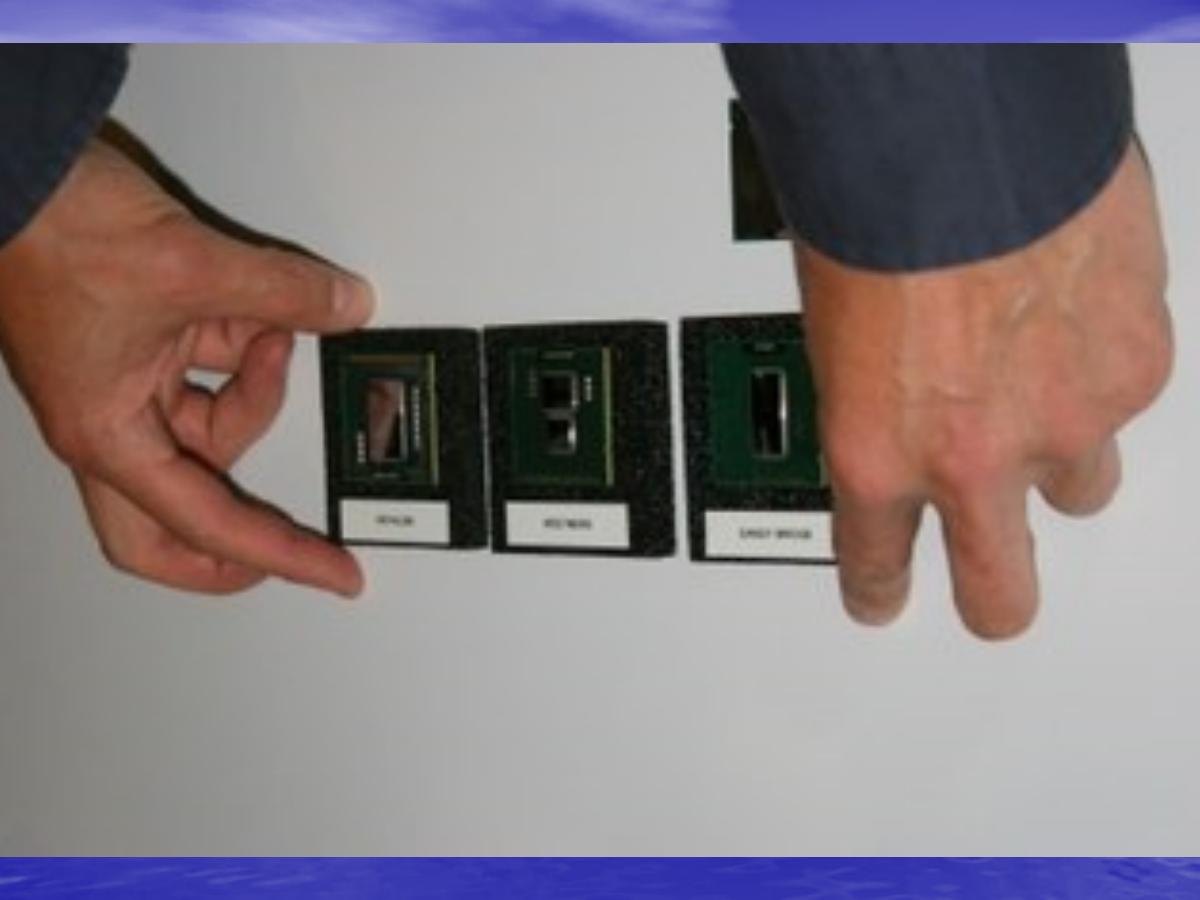

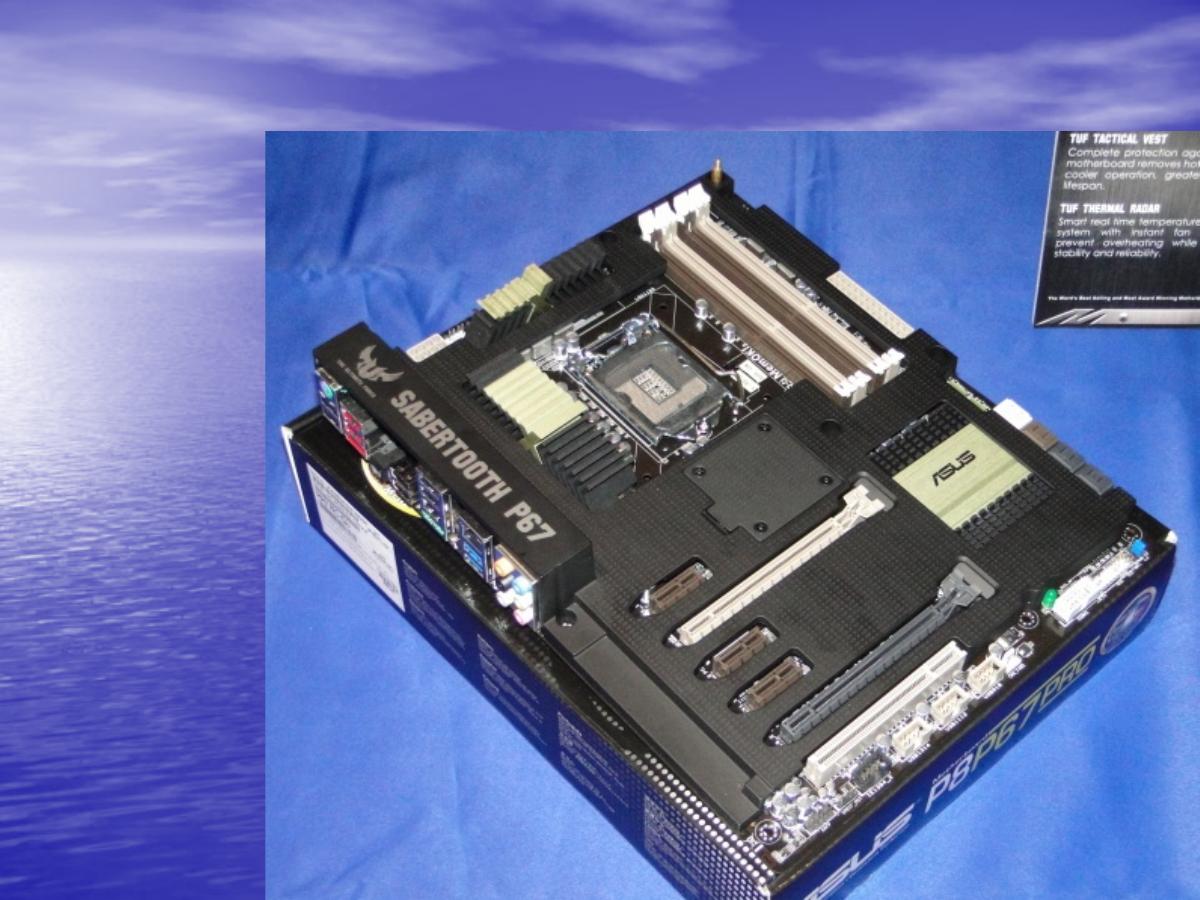

Tři fyzické čipy starší generace chipsetu – vlevo CPU, uprostřed MCH (Northbridge), vpravo ICH (Southbridge). Každý je samostatný integrovaný obvod. ASUS Sabertooth P67 – high-end deska s Intel P67 chipsetem. Pokryta „Thermal Armor“ pro lepší proudění vzduchu nad VRM a chipsetem. LGA1155 socket pro procesory 2. generace Intel Core.

2. Typy a charakteristiky socketů Intel a AMD

Socket (česky patice) je mechanický a elektrický konektor na základní desce, do kterého se instaluje procesor. Je to kritická část – definuje, jaké procesory lze na dané desce použít. Procesor a socket musí být vzájemně kompatibilní, stejně jako elektrická zástrčka a zásuvka.

Existují dva základní přístupy k umístění kontaktních pinů:

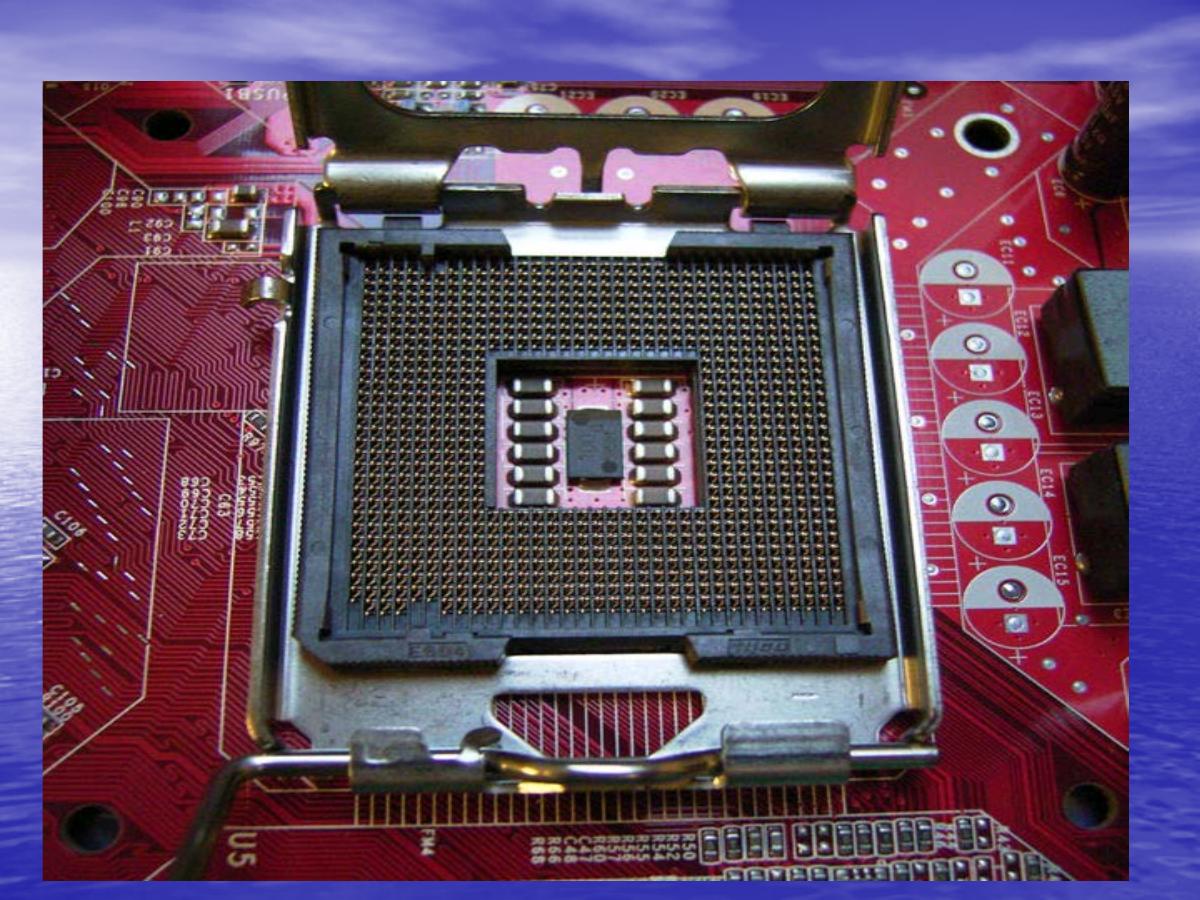

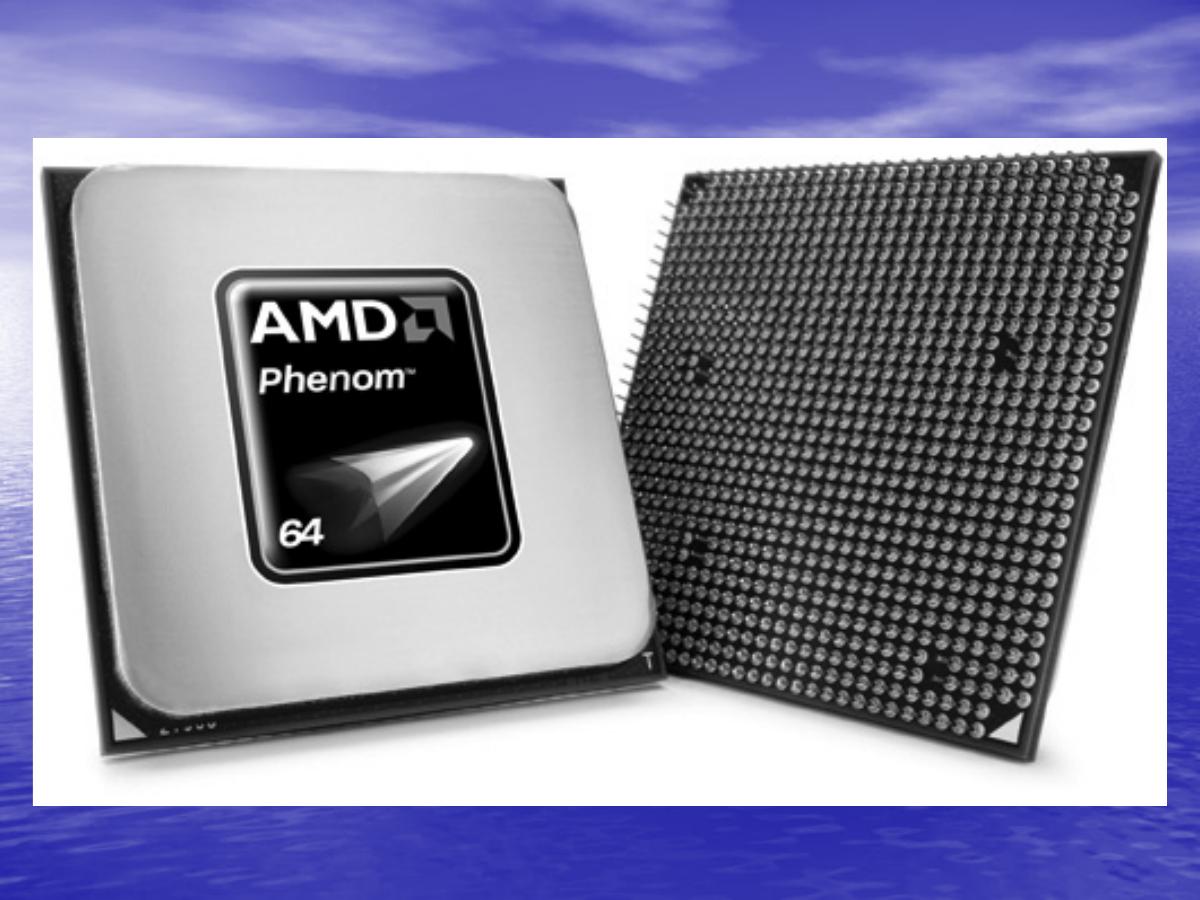

Intel LGA socket (Land Grid Array) – piny jsou fyzicky v socketu na základní desce. Na spodku procesoru jsou pouze kovové kontaktní plochy (lands). Socket se uzavírá kovovou pákou ILM (Independent Loading Mechanism). AMD PGA procesor (Pin Grid Array, zde AMD Phenom 64) – piny jsou přímo na spodku procesoru. V socketu jsou odpovídající otvory. Zlomení pinu = znehodnocení procesoru.

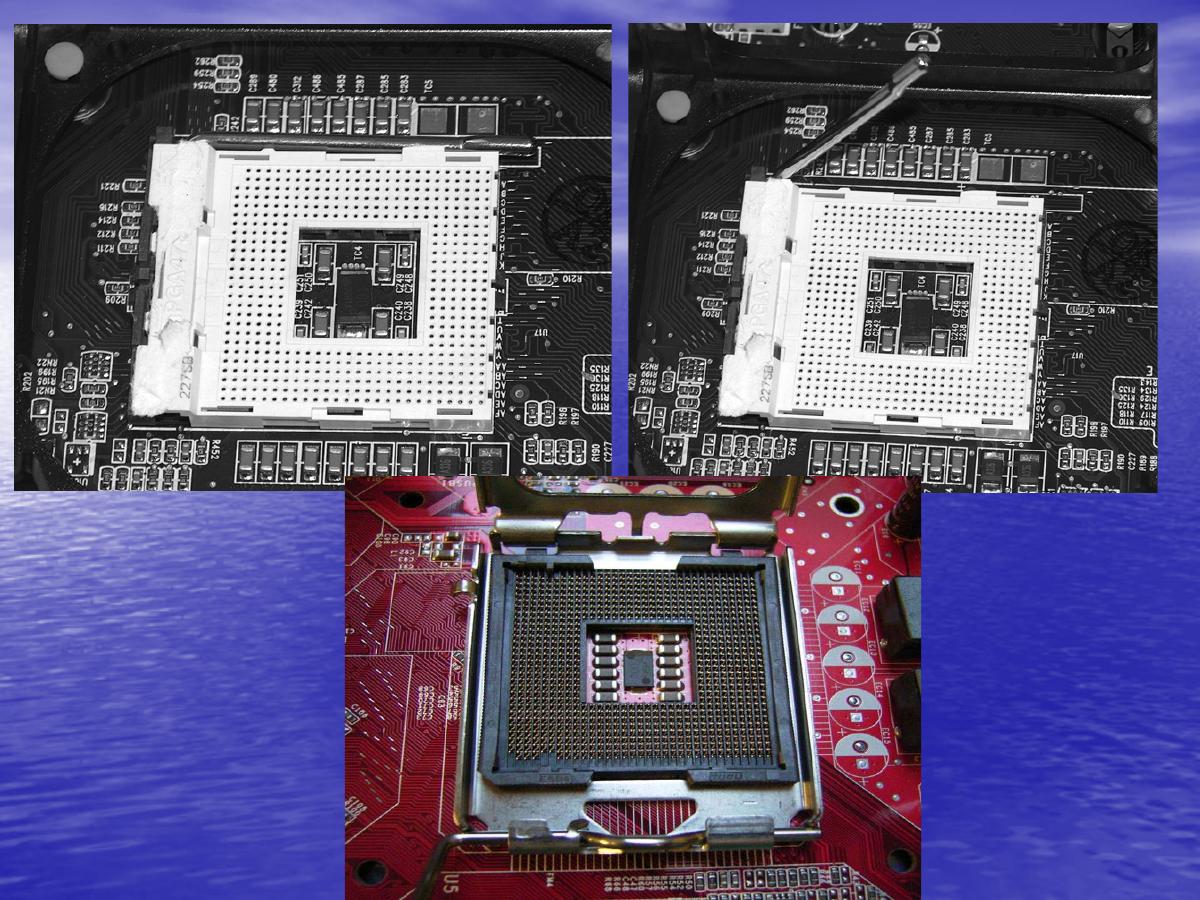

Srovnání socketů na základní desce – nahoře vlevo: AMD PGA socket se ZIF pákou a maticí otvorů (procesor se vkládá bez síly). Nahoře vpravo: tentýž socket s uvolněnou pákou. Dole: Intel LGA socket s viditelnou maticí kontaktních pinů a kovovou deskou pro přítlak CPU.

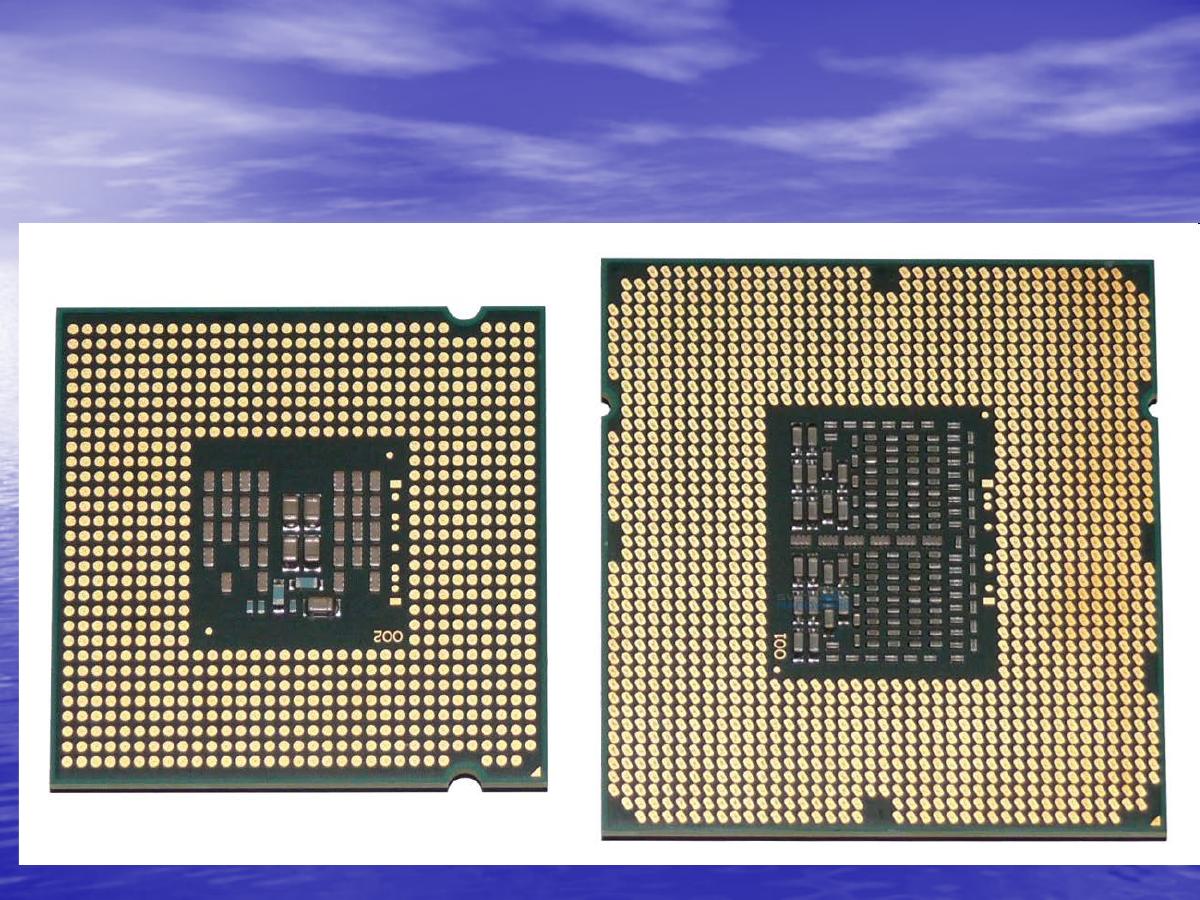

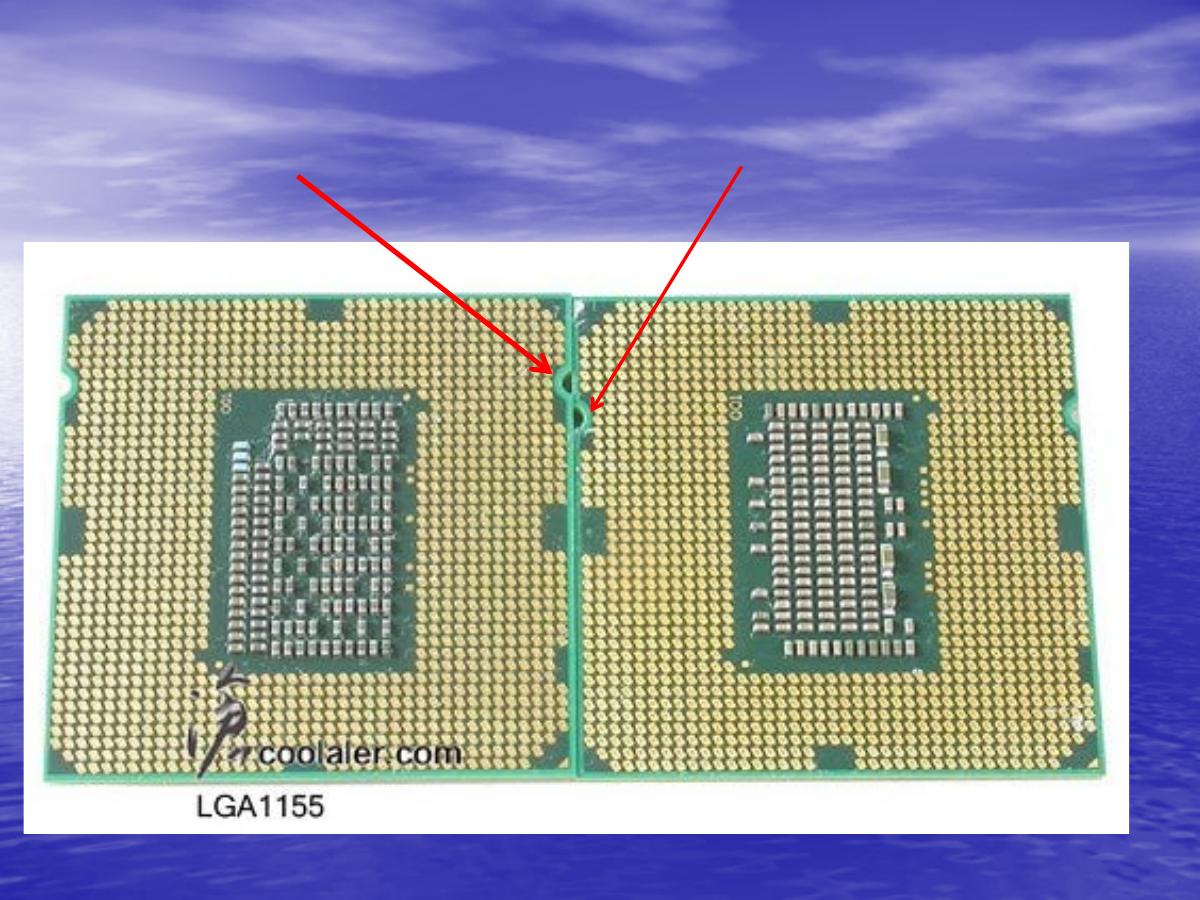

Intel procesory – spodní strana (LGA) – žádné fyzické piny, pouze zlaté kontaktní plochy. Výřezy v rozích zabraňují vložení ve špatné orientaci. Vlevo starší procesor (LGA775), vpravo novější s větším kontaktním polem. Intel LGA1155 – dva procesory ze spodní strany. Šipky ukazují na klíčovací výřezy. Oba procesory vypadají podobně, ale mohou mít jiný mikrokód – socket LGA1155 podporoval Sandy Bridge i Ivy Bridge.

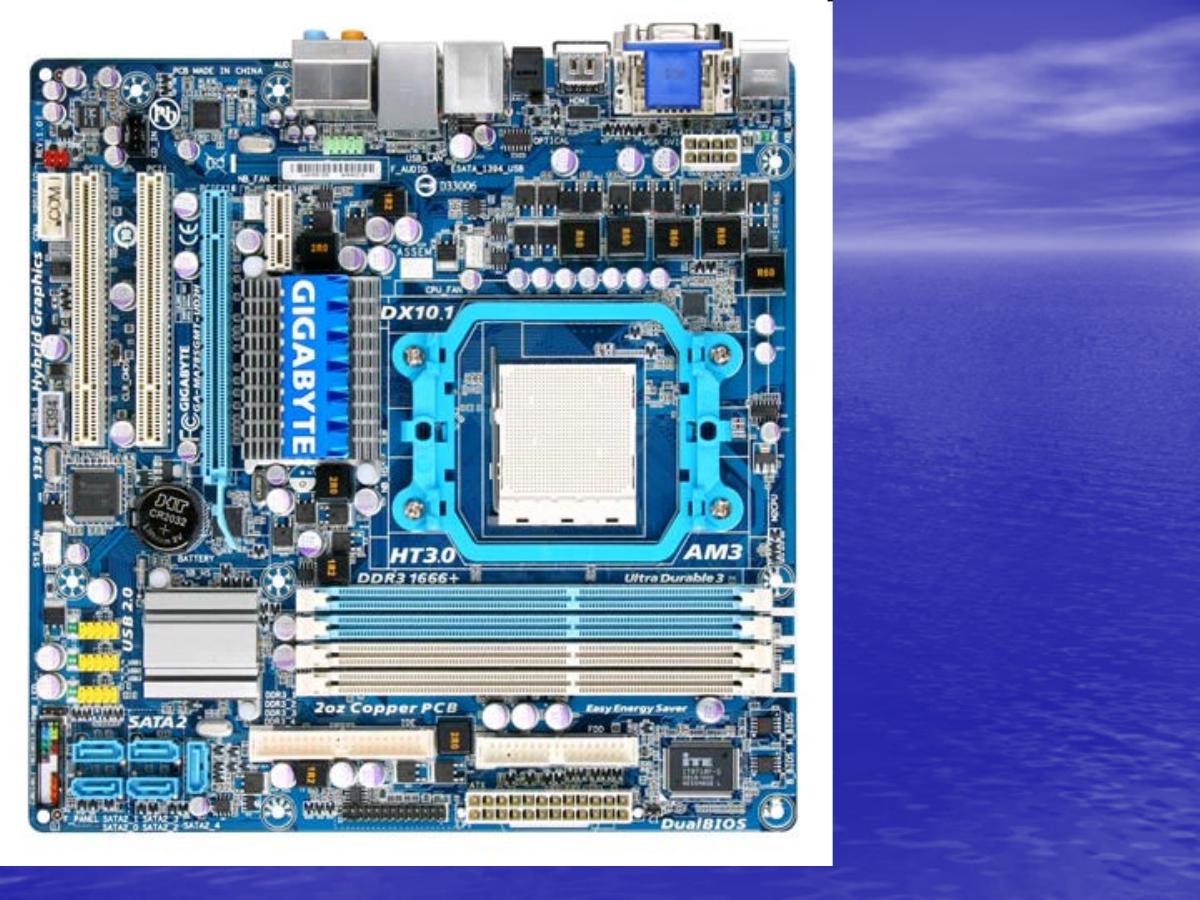

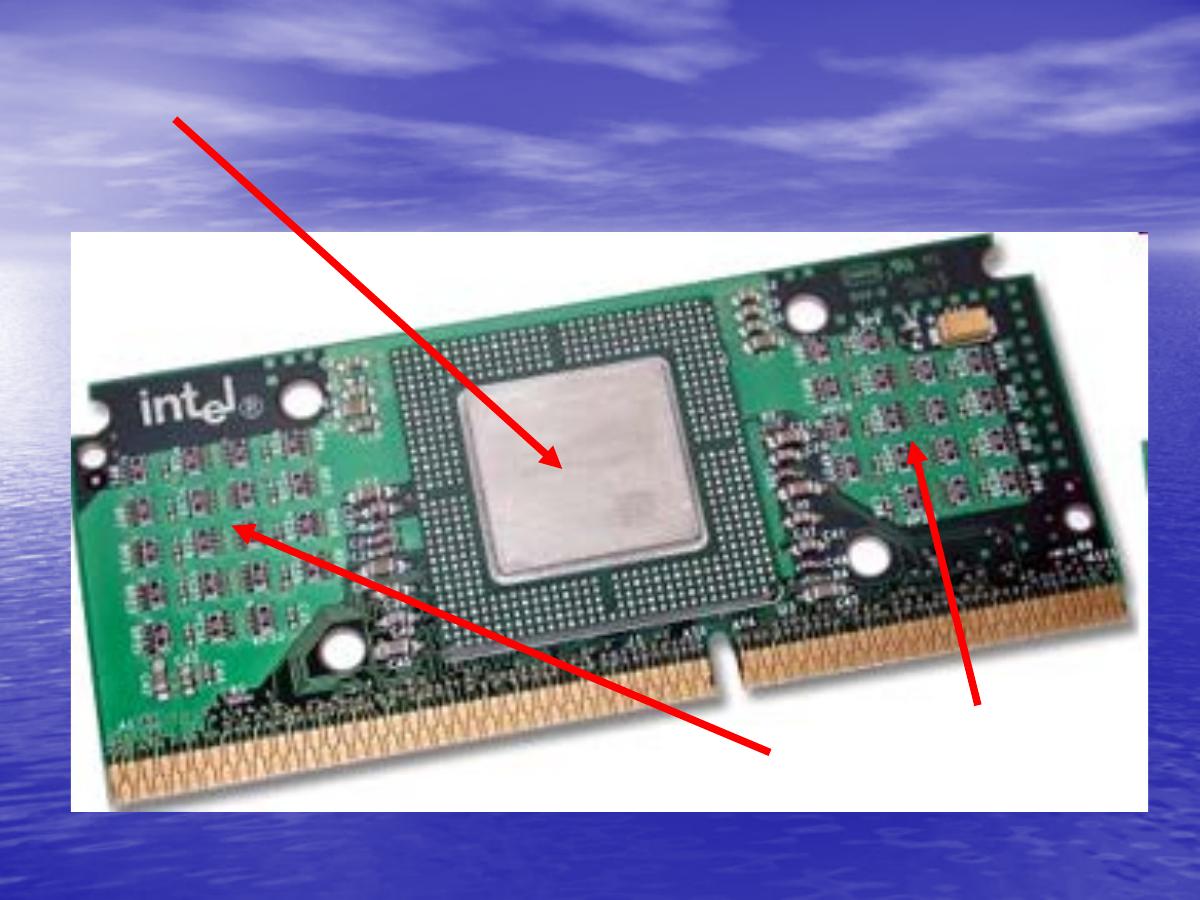

Základní deska Gigabyte s AMD AM3 – modrý plastový rámeček AM3 socketu uprostřed. Viditelné 4 DDR3 sloty, PCIe x16, SATA konektory, napájecí ATX 24-pin, CMOS baterie, označení HT3.0 a DDR3 1666+. Intel Slot 1 procesor (Pentium II/III) – historický formát, kdy byl procesor karta zasunutá do slotu. Vlevo kovový kryt s L2 cache čipy, uprostřed processorový die, vpravo konektor. Záhy nahrazen klasickými paticovatými řešeními.

3. Vliv zátěže a taktovací frekvence na spotřebu

Spotřeba procesoru není konstantní – závisí na tom, jak moc procesor pracuje (zátěž) a jak rychle pracuje (taktovací frekvence). Porozumění tomuto vztahu je zásadní pro návrh chlazení i napájení.

Procesor je tvořen miliardami tranzistorů. Každé přepnutí tranzistoru spotřebuje energii. Celková dynamická spotřeba se řídí:

Kde P = spotřeba (W), α = průměrná aktivita (kolik tranzistorů přepíná), C = kapacita obvodu, V = napájecí napětí (V), f = taktovací frekvence (Hz). Z vzorce plyne: spotřeba roste lineárně s frekvencí, ale kvadraticky s napětím – proto je snižování napětí nejúčinnější způsob šetření energie.

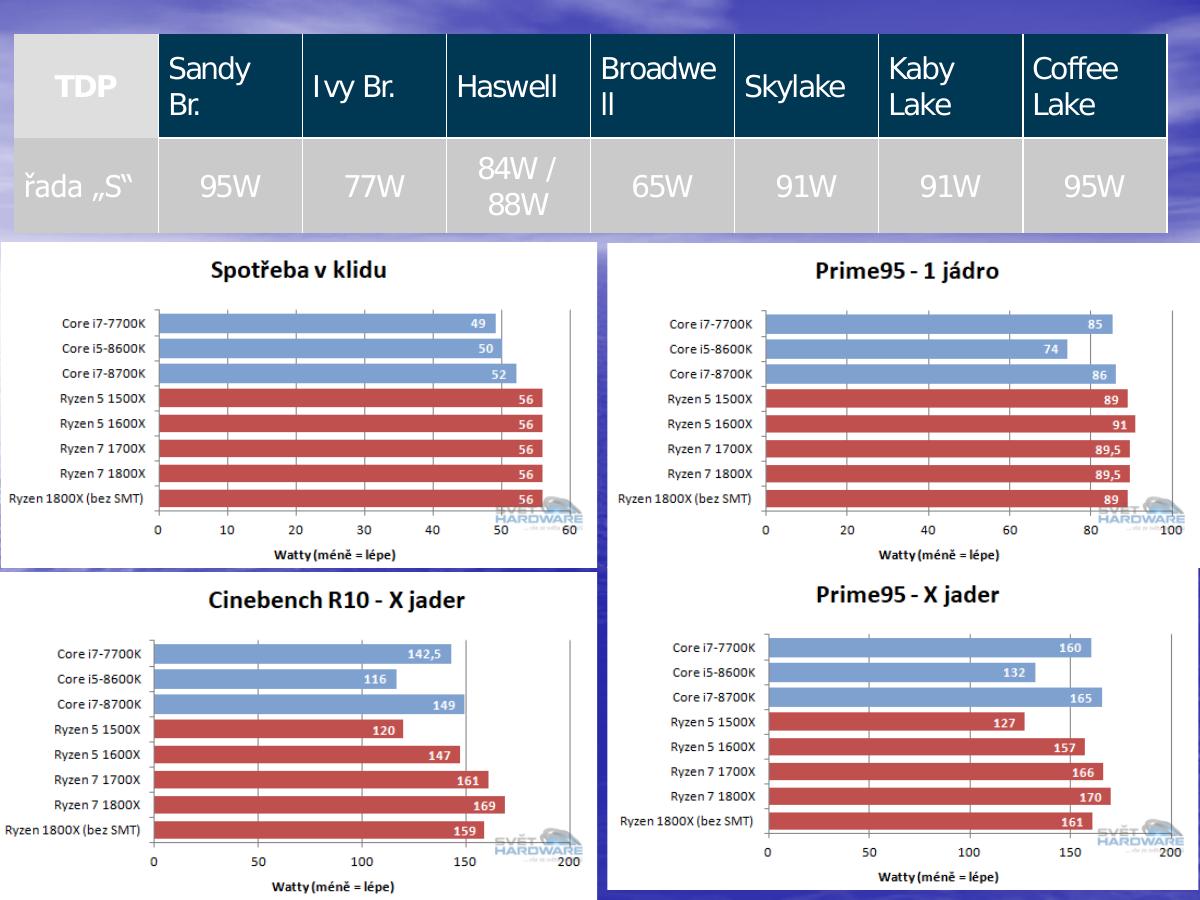

Srovnání spotřeby Intel vs. AMD – nahoře tabulka TDP desktopových CPU napříč generacemi Sandy Bridge–Coffee Lake. Grafy srovnávají spotřebu Intel Core a AMD Ryzen ve čtyřech scénářích: klid, Prime95 (1 jádro), Cinebench R10 (všechna jádra) a Prime95 (všechna jádra). Intel historicky byl úspornější v klidovém stavu.

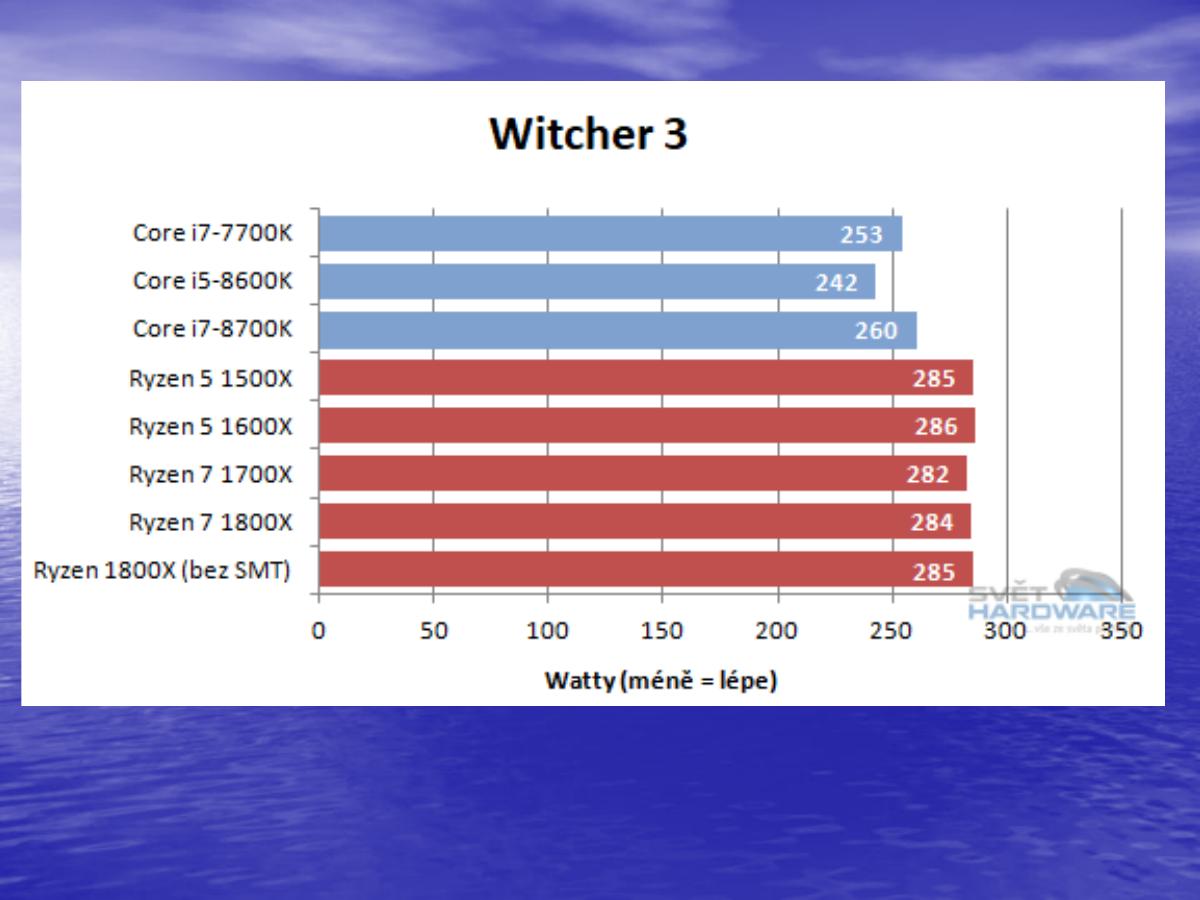

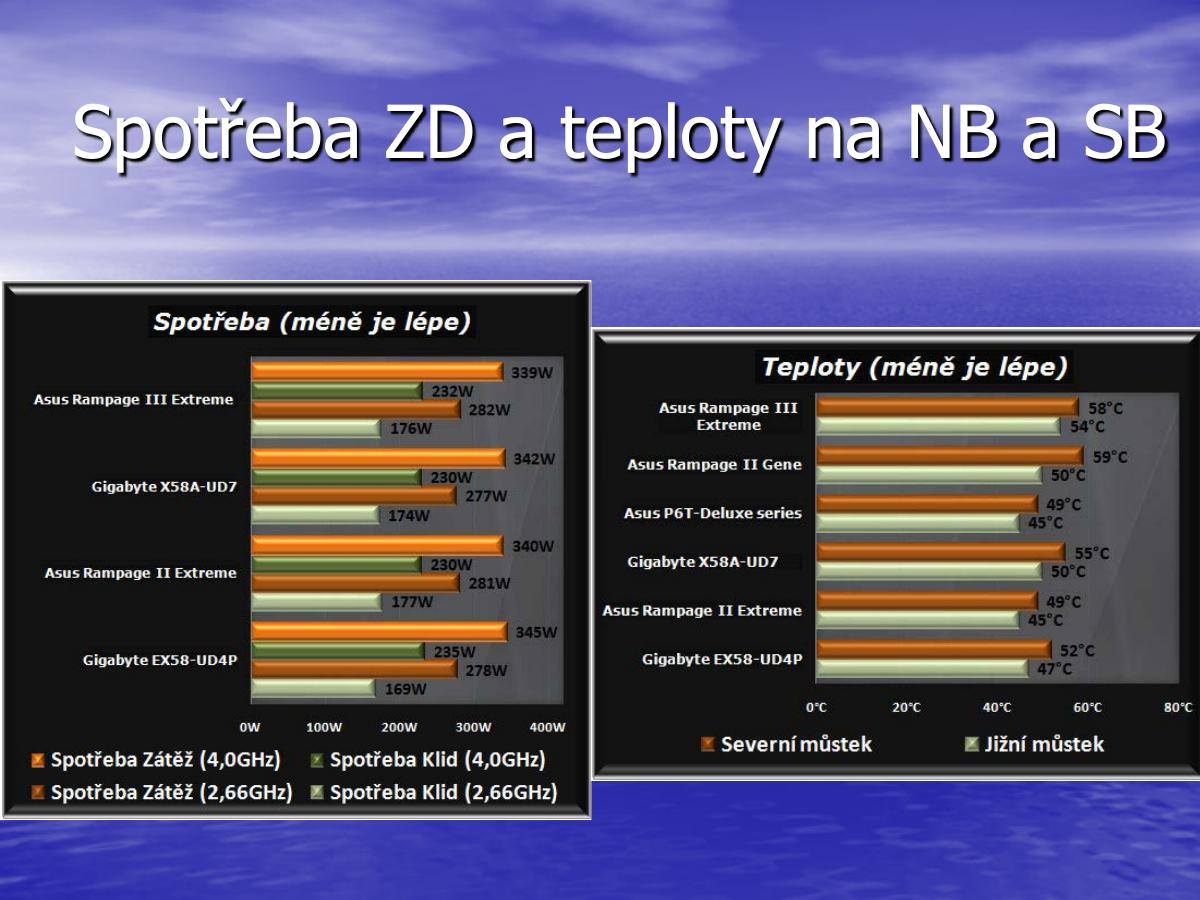

Spotřeba celého PC – Witcher 3 – Intel (modré) 242–260 W, AMD Ryzen (červené) 282–286 W. Jedná se o spotřebu celého systému (CPU + GPU + RAM + zbytek), nikoliv jen procesoru. Herní zátěž zatěžuje zejména GPU. Spotřeba ZD a teploty NB/SB – vlevo spotřeba v klidovém stavu a zátěži při 2,66 GHz a 4,0 GHz (přetaktování = výrazně vyšší spotřeba, až 345 W). Vpravo teploty Severního a Jižního můstku – NB se zahřívá více (až 59 °C).

4. TDP, PPT, MTP – souvislost s chlazením

Jedním z nejdůležitějších parametrů při výběru procesoru i chladiče je TDP. Tento parametr říká, jak velké teplo musí chladič odvést, aby procesor pracoval správně při standardní zátěži.

Tepelný odpor chladiče (θ – theta) se udává v °C/W. Vztah pro výslednou teplotu procesoru:

Příklad: chladič s θ = 0,3 °C/W, procesor 65 W, okolní vzduch 25 °C → T_CPU = 25 + (0,3 × 65) = 44,5 °C. Bezpečná teplota.

5. Pasivní vs aktivní chlazení

Teplo produkované procesorem musí být odvedeno do okolního vzduchu. Způsob přenosu tepla ze chladiče do vzduchu definuje, zda jde o chlazení pasivní nebo aktivní.

Povrchy procesoru a základny chladiče nejsou dokonale hladké. Pod mikroskopem vypadají jako horská krajina s dutinami plnými vzduchu – vzduch je vynikající tepelný izolant (λ ≈ 0,025 W/m·K). Tepelná pasta (nebo liquid metal) tyto nerovnosti vyplní a dramaticky zlepší přenos tepla (λ pasty ≈ 4–12 W/m·K).

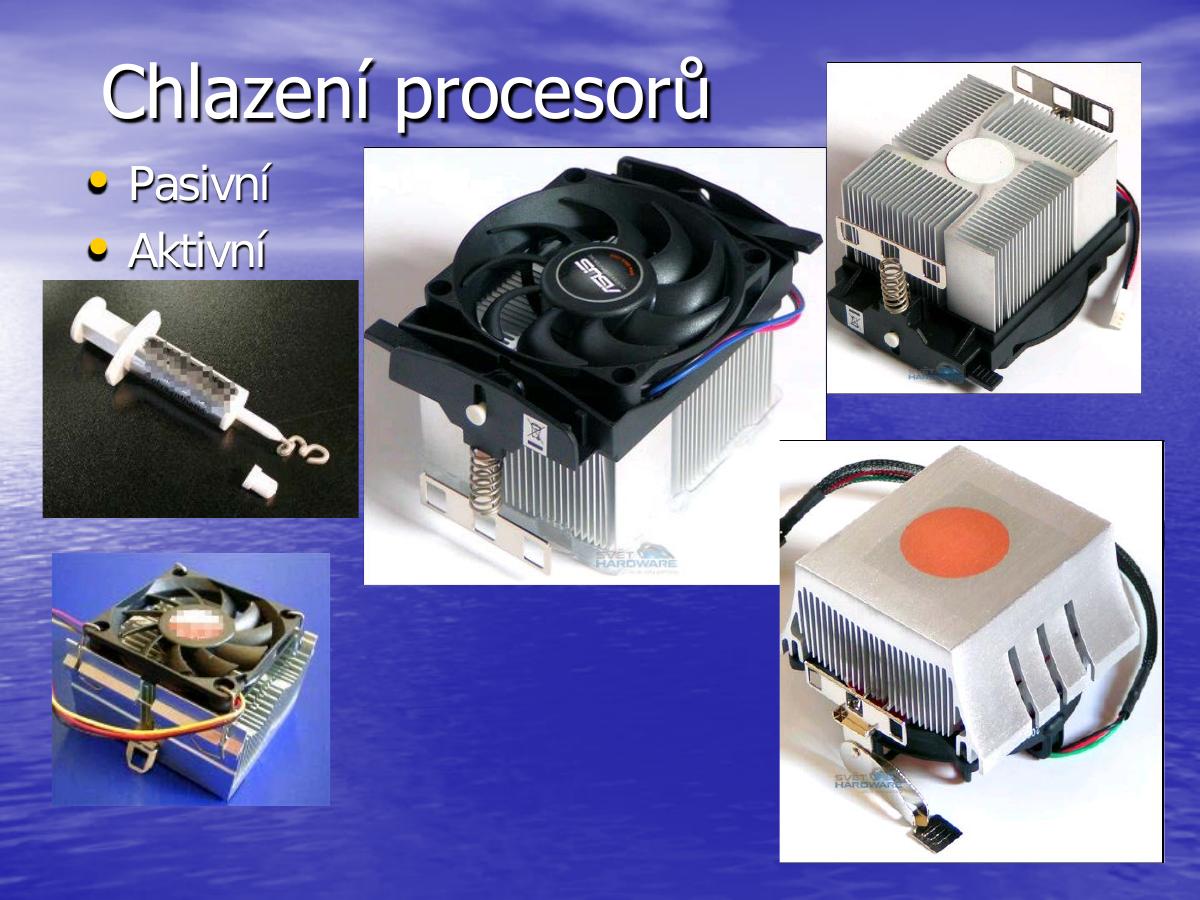

Typy chlazení procesorů – vlevo nahoře injekční stříkačka s tepelnou pastou. Uprostřed a vpravo různé typy aktivních chladičů (heatsink + ventilátor), lišící se designem lamel, velikostí ventilátoru a materiálem (hliník vs. měď). Dole vlevo kompaktní box cooler pro nízkovýkonné CPU.

Využívá pouze přirozené proudění (konvekci) nebo sálání (radiaci) k odvodu tepla. Chladič – hliníkový nebo měděný heatsink se žebrováním – je přichycen na procesoru. Vzduch se u horkých žeber ohřívá, stoupá nahoru a je nahrazován chladnějším vzduchem zdola.

Kombinuje heatsink s ventilátorem. Ventilátor aktivně fouká vzduch přes žebrování (nucená konvekce) – nejrozšířenější typ chlazení dnešních PC.

• Box cooler – jednoduchý ventilátor přibalený k procesoru od výrobce. Dostačující pro TDP do 65 W při běžném použití.

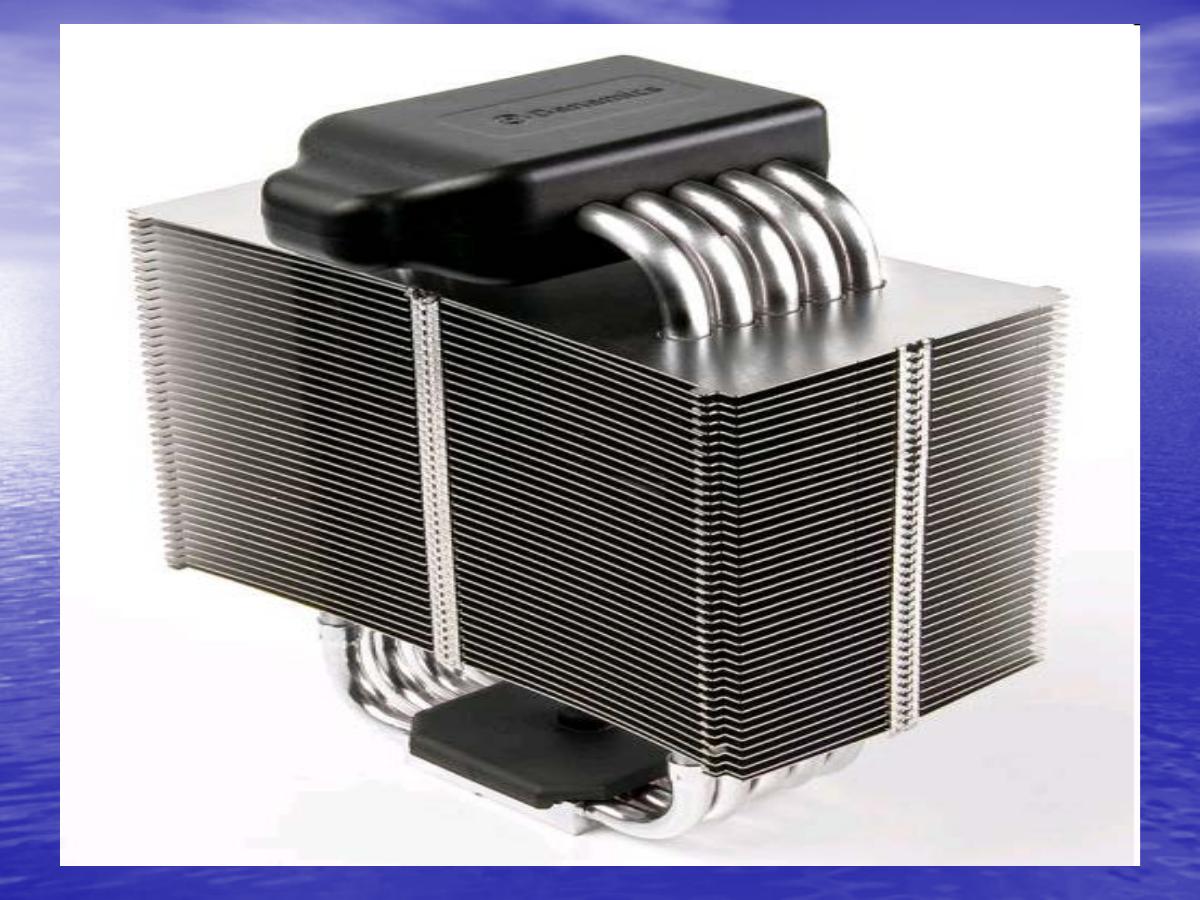

• Tower cooler (věžový) – high-end chladič s věží lamel a 1–2 ventilátory. Schopný odvádět 150–250+ W (Noctua NH-D15, be quiet! Dark Rock Pro).
• Top-blow cooler – ventilátor fouká přímo dolů na základnu; proudem vzduchu zároveň chladí okolí (VRM, paměti).

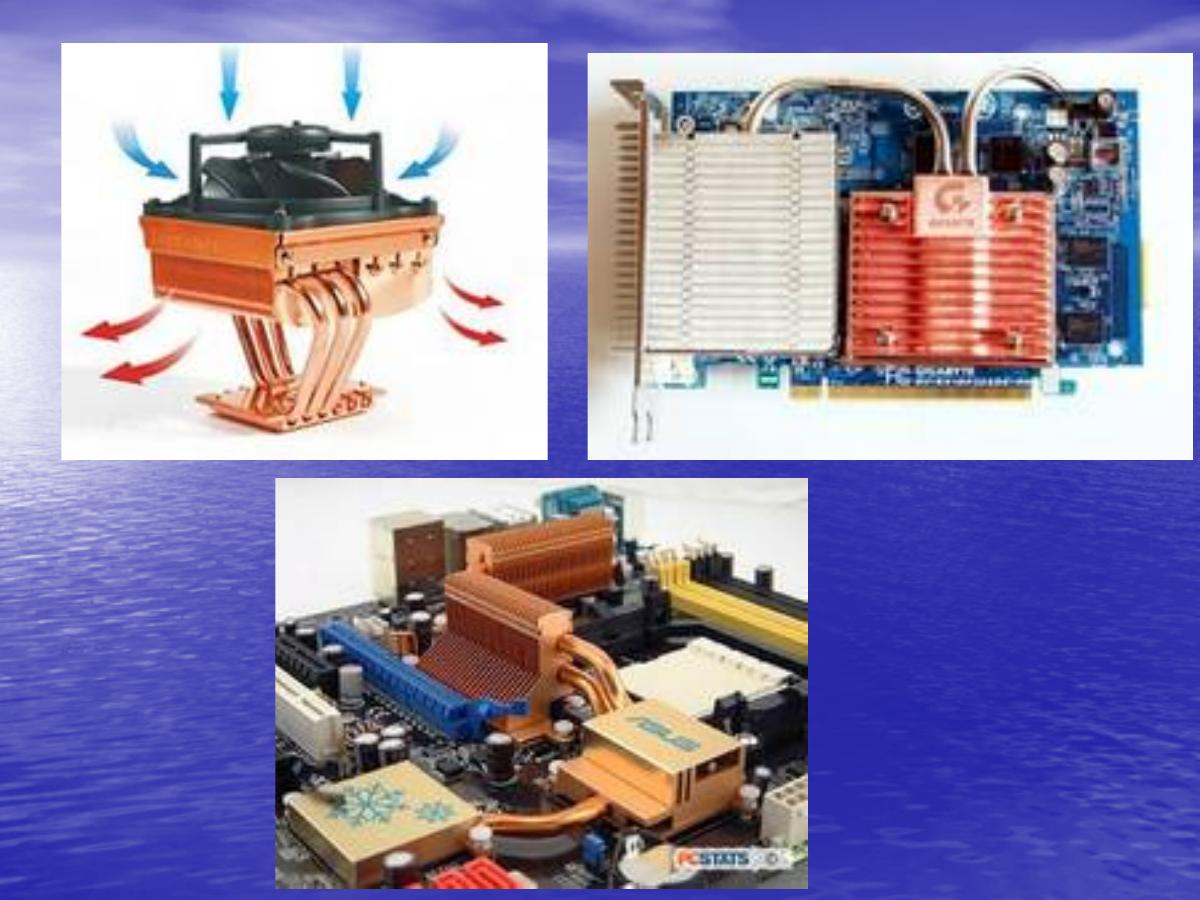

Aktivní chladiče s heat pipemi – vlevo nahoře věžový chladič s ventilátorem a měděnými heat pipemi. Vpravo nahoře GPU pasivní chladič s heat pipe systémem (Gigabyte). Dole základní deska ASUS s propojeným heat pipe systémem pro chlazení chipsetů a VRM. High-end věžový chladič (Dynatron) – pasivní/serverová varianta. Šest U-shaped heat pipe trubek vede teplo z měděné základny do bloku hliníkových lamel. Černý kryt slouží jako vzduchový kanál.

Nahrazuje vzduch vodou nebo speciálním chladícím roztokem jako teplonosné médium. Voda má mnohonásobně vyšší tepelnou kapacitu a vodivost než vzduch.

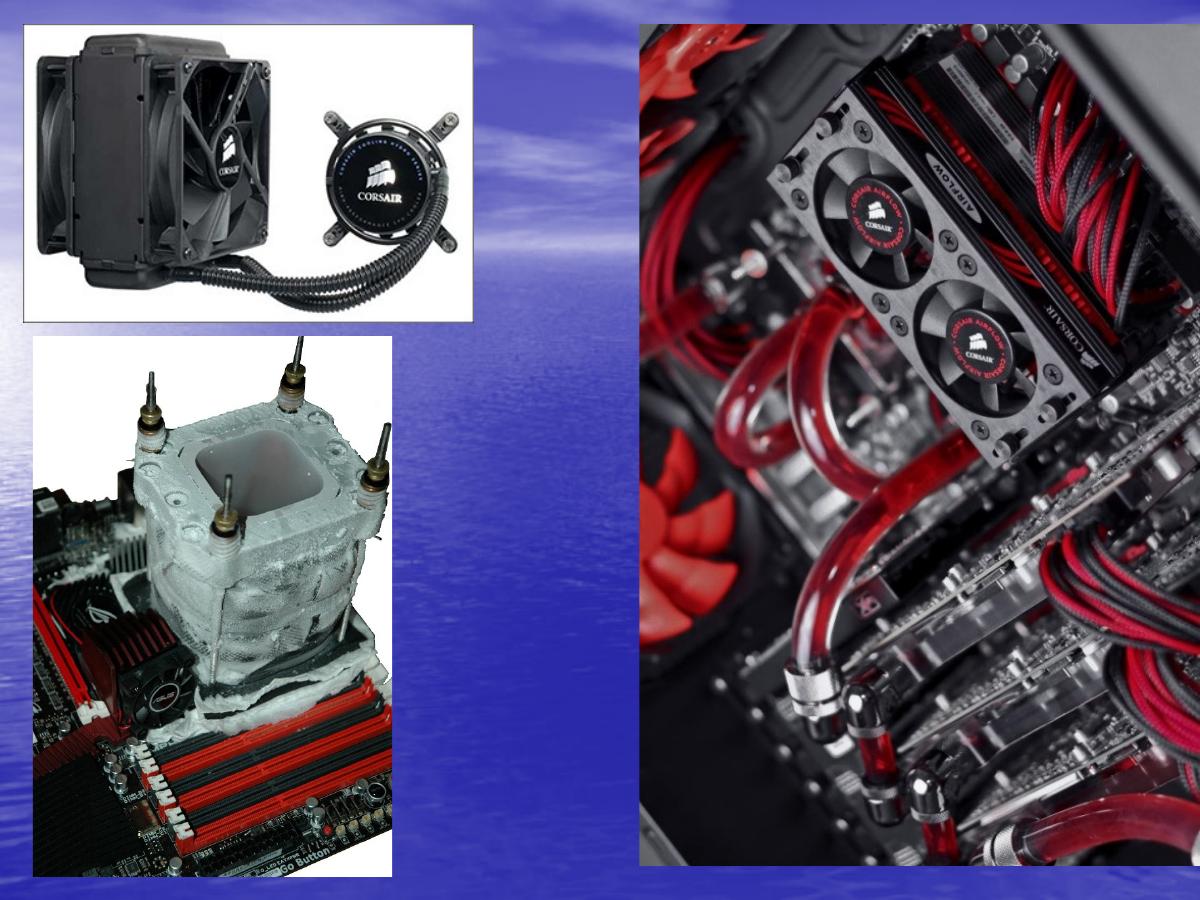

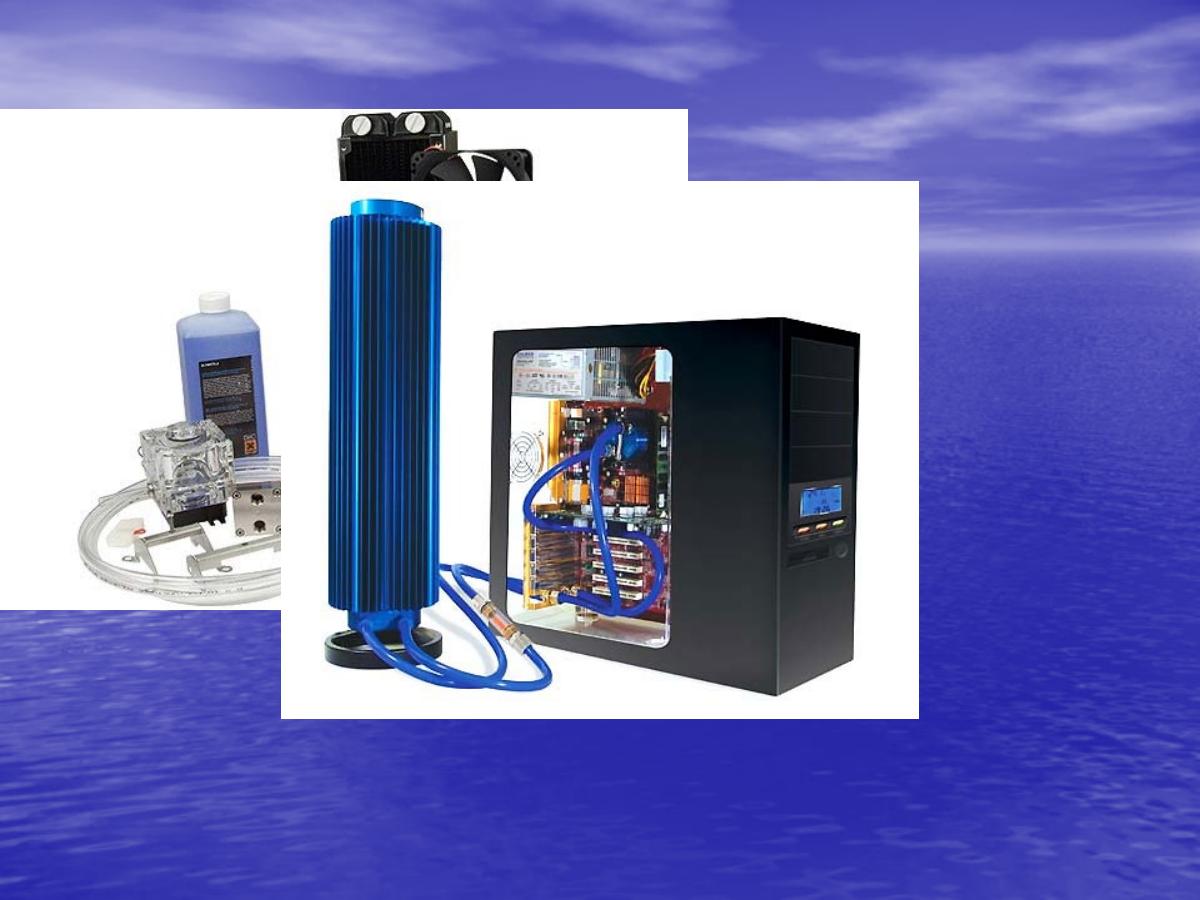

Vodní chlazení – vlevo nahoře Corsair Hydro AIO (All-In-One): uzavřený předmontovaný systém; vodní blok na CPU, hady vedou do radiátoru s ventilátory. Vpravo plně custom vodní okruh s červenými hady, zahrnující CPU + GPU waterblock, pumpu, nádržku a triple 360 mm radiátor. Custom vodní okruh – komponenty – pumpa s průhlednou nádržkou, chladící kapalina (modrá), velký 360 mm radiátor s ventilátory. Chladící kapalina obsahuje inhibitory koroze a biocidy.

6. Heat pipe a dvojfázový termosifon

Heat pipe (tepelná trubice) je jednou z nejgeniálnějších součástí moderního chlazení. Přenáší teplo na velkou vzdálenost s minimálními ztrátami – bez jakékoliv pohyblivé části, pouze díky fázovým přeměnám pracovní kapaliny (vypařování a kondenzace).

Heat pipe je hermeticky uzavřená trubice z mědi s vnitřní kapilární strukturou (wick – knot) a malým množstvím pracovní kapaliny (voda, etanol nebo amoniak dle teplotního rozsahu).

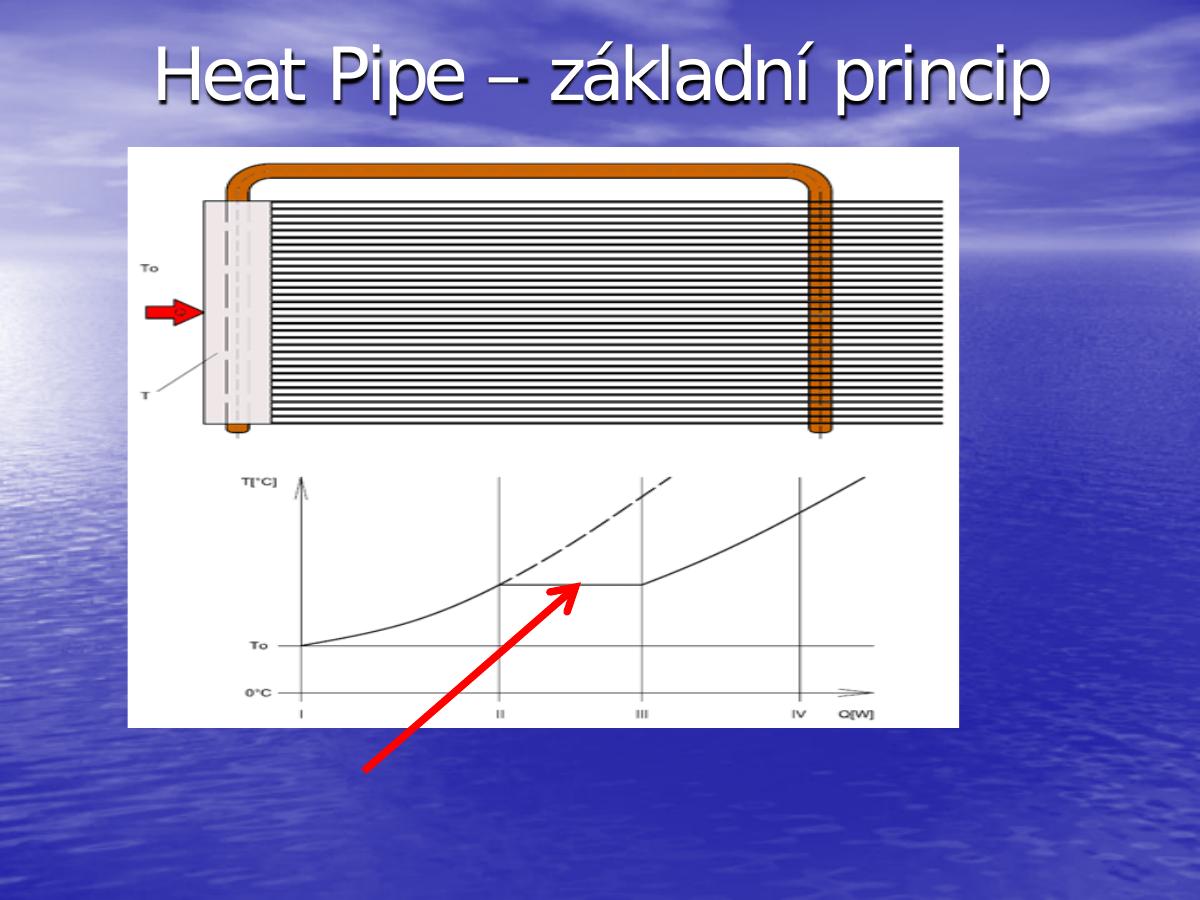

Heat pipe – základní princip – nahoře schéma: teplo vstupuje zleva do výparníku (zdroj tepla), pára putuje transportní částí do kondenzátoru (ochlazovaná část) vpravo. Dole graf závislosti teploty T na tepelném výkonu Q[W]: do bodu II heat pipe chladí efektivněji než přímé vedení (přerušovaná čára), za bodem III nastává „dry-out“ – kapalina se nestíhá vracet zpět.

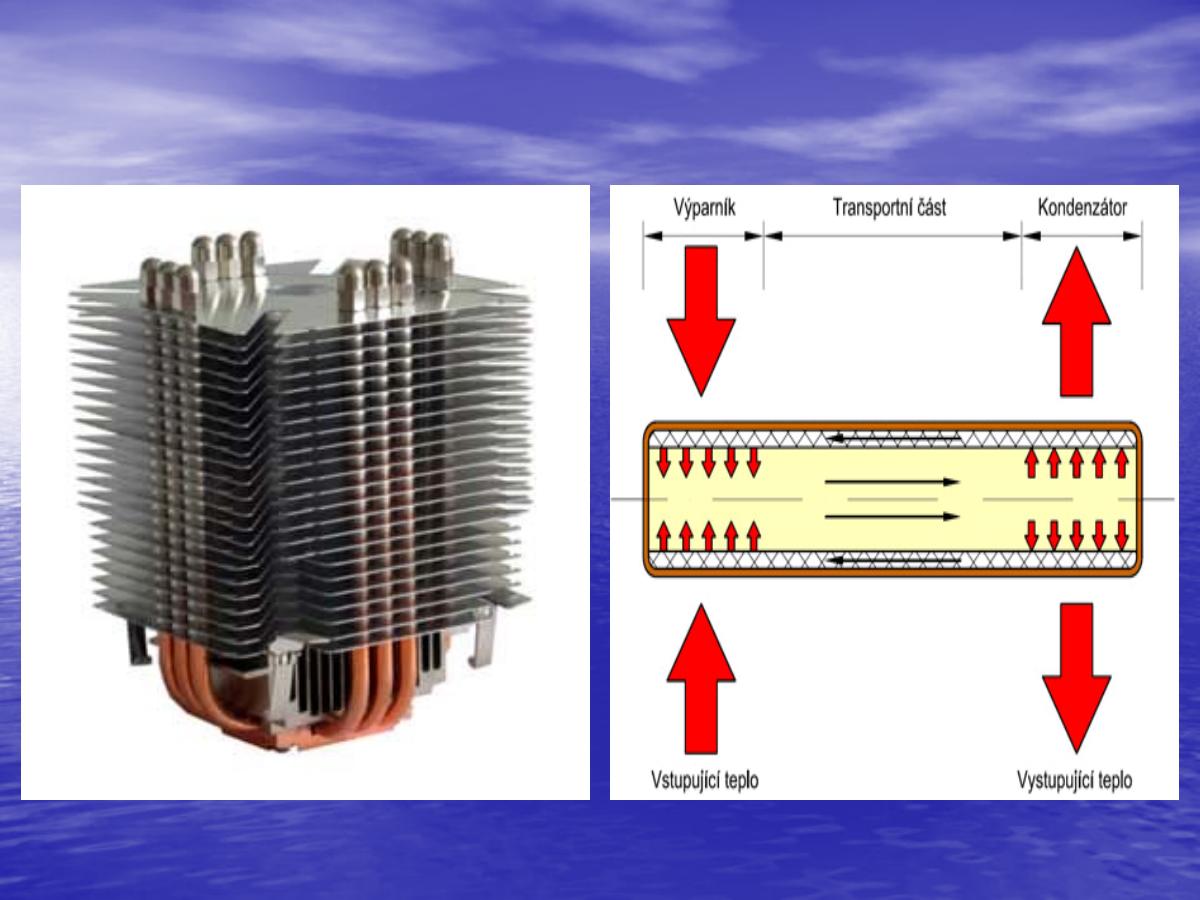

Heat pipe chladič a funkční schéma – vlevo reálný CPU chladič se šesti copper heat pipemi vedoucími z měděné základny do hliníkových lamel. Vpravo schéma: vstupující teplo dole → výparník → pára jde vodorovně → kondenzátor v lamelách → kapalina se vrací kapilární strukturou → vystupující teplo do vzduchu.

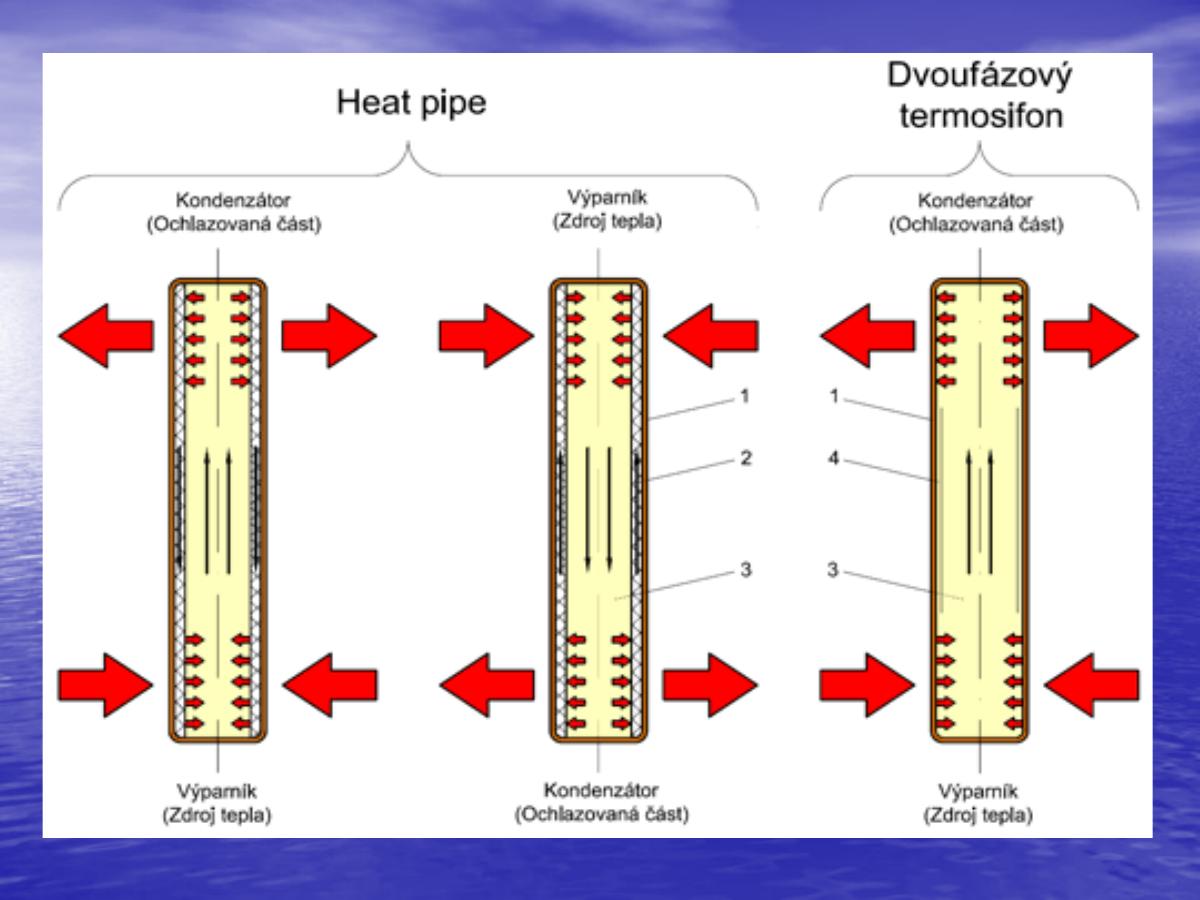

Srovnání heat pipe a termosifonu – Heat pipe (vlevo a střed): struktura knotem (1), parním kanálem (2) a kapalinovým kanálem (3); funguje v libovolné poloze. Dvoufázový termosifon (vpravo): bez knohu, kapalina teče zpět gravitací – funguje POUZE s kondenzátorem nahoře a výparníkem dole.

Kapilární struktury heat pipe – nahoře vlevo fotografie průřezů tří copper heat pipe trubek s viditelnou porézní wick strukturou. Dole vlevo schémata 7 typů wicků: a) spékaný prášek (nejlepší kapilarity), b) podélné drážky, c) spirální drážky, d) kovová síťovina (mesh), e) drátěná spirála, f) kombinovaná, g) bodové upevnění. Vpravo průřezy s různými designy včetně příčných prvků.

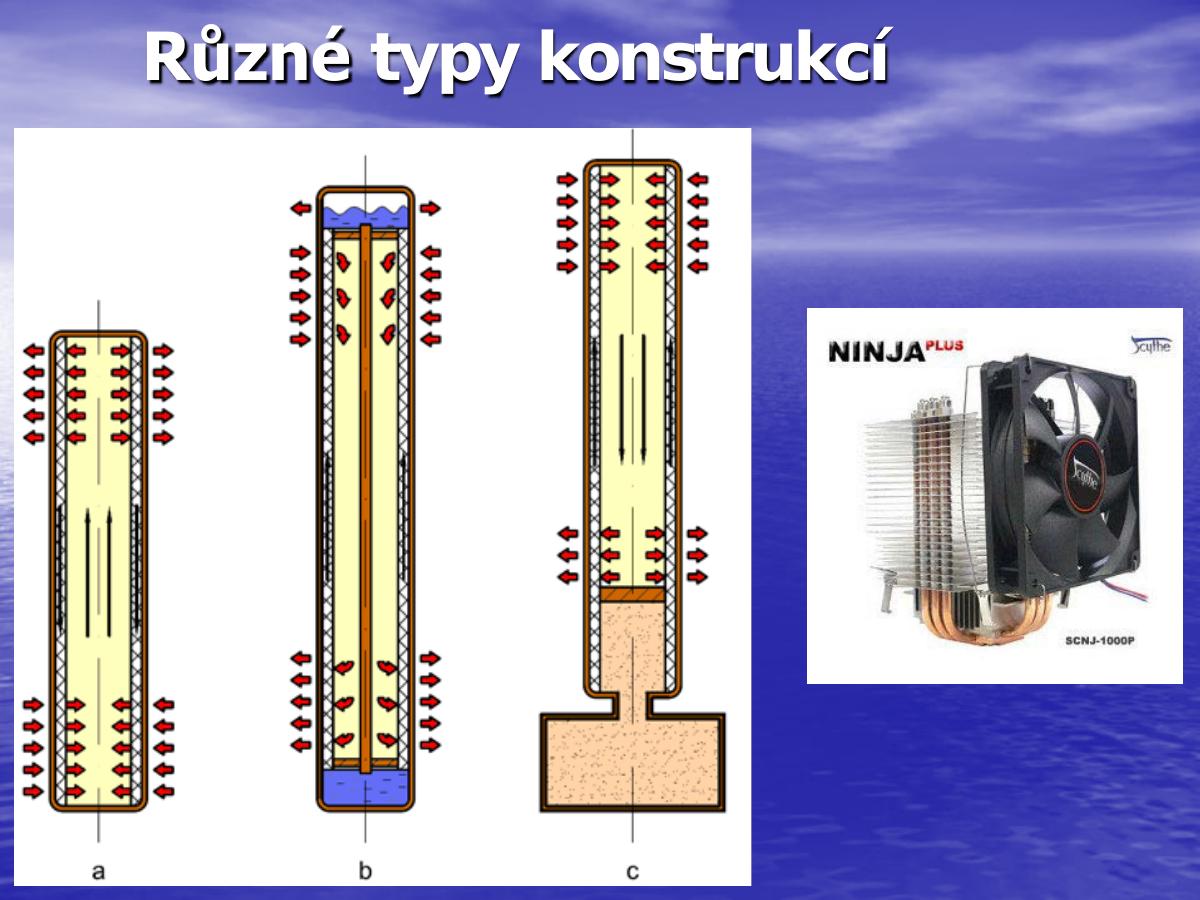

Konstrukční typy heat pipe – typ a: klasická heat pipe (pára středem, kapalina stěnou). Typ b: termosifon s kapalinou v dolní části, kondenzátor nahoře, gravitační zpětný tok. Typ c: typ s měděnou základnou pro lepší kontakt s CPU a U-shaped heat pipe do lamel. Vpravo reálný chladič Scythe Ninja Plus. Custom vodní chlazení – detail – nalevo dole vodní blok osazený přímo na CPU (ASUS deska), napravo plný vodní okruh s trojitým radiátorem a červenými hady. Takovýto okruh umožňuje chladit CPU, GPU i VRM jedním okruhem.

7. Řízení ventilátorů

Ventilátor v PC neběží vždy naplno. Moderní systémy dynamicky přizpůsobují otáčky aktuální teplotě – ventilátor běží jen tak rychle, jak je potřeba, čímž se vyvažují tři protichůdné požadavky: maximální chlazení, minimální hluk a úspora energie.

• BIOS/UEFI fan curve – uživatel definuje tabulku: při teplotě X °C → otáčky Y %. Základní deska automaticky sleduje teplotní čidla a nastavuje PWM. Moderní UEFI nabízí grafické rozhraní pro snadné nastavení křivek.
• Softwarové řízení (SpeedFan, HWiNFO, ASUS AI Suite) – software čte teploty přes SMBus a nastavuje otáčky ventilátorů. Umožňuje komplexnější logiku, ale závisí na běžícím OS.
• Hardwarové řídící čipy (Nuvoton NCT6796D, Smart Fan, Q-Fan) – dedikované čipy na ZD integrují měření teplot a řízení ventilátorů přímo v hardware. Fungují nezávisle na OS po inicializaci v BIOSu.

8. TCC, Thermal Throttling, EIST, Cool'n'Quiet a Turbo Boost

Procesor je citlivý na teplotu. Při přehřátí by se degradovala krystalická struktura křemíku a tranzistory by ztratily schopnost správně přepínat. Proto mají moderní CPU víceúrovňový ochranný systém.

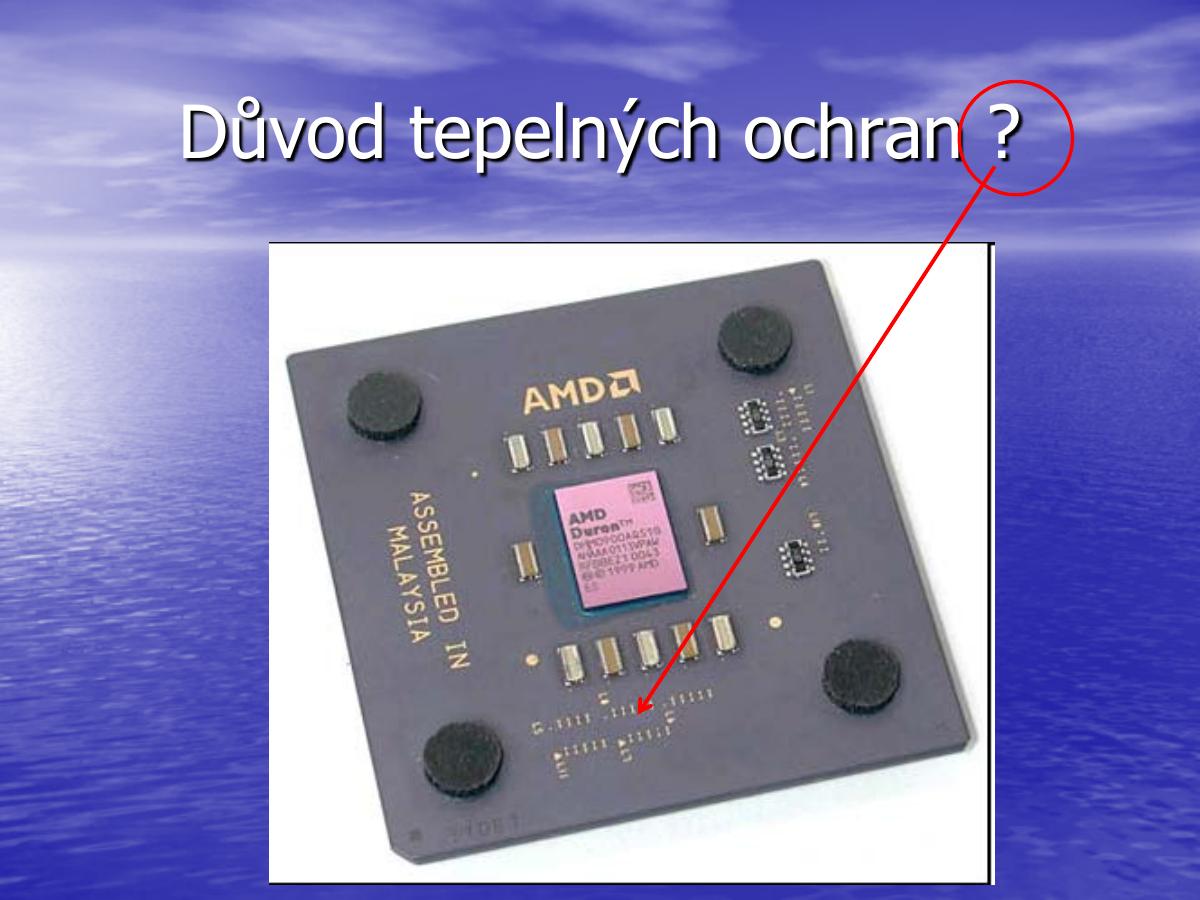

Přepálený AMD Duron – klasická ukázka co se stane při nedostatečném chlazení. Uprostřed CPU die (křemíkový čip) je viditelně spálený (černá skvrna). AMD Duron neměl TCC – při odpadnutí ventilátoru se procesor jednoduše přepálil. Proto Intel TCC a analogické technologie AMD automaticky škrtí výkon při přehřátí.

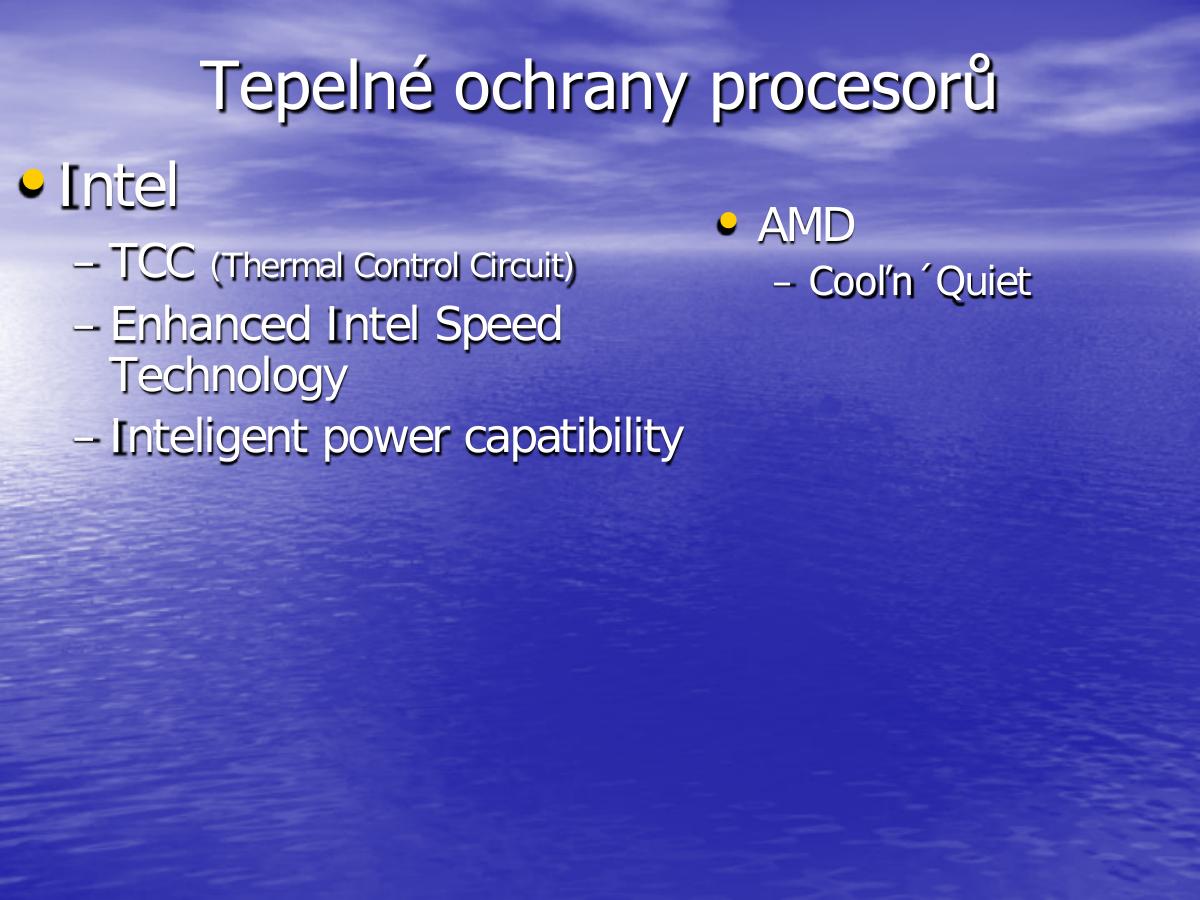

Tepelné ochrany procesorů – Intel: TCC (Thermal Control Circuit), Enhanced Intel Speed Technology (EIST), Intelligent Power Capability. AMD: Cool'n'Quiet. Každá technologie má jiný primární účel – TCC chrání před přehřátím, EIST šetří energii, Cool'n'Quiet kombinuje obojí.

TCC má dvě fáze:

• Fáze 1 – Thermal Throttling: procesor vynechá část hodinových cyklů (skip 12,5 %, 25 %, 50 %…). Výkon klesá, ale CPU nepřestane pracovat. Uživatel může pozorovat zpomalení systému.
• Fáze 2 – Thermal Trip: pokud ani throttling nestačí a teplota nadále roste nad absolutní limit (~125 °C), základní deska provede okamžité vypnutí napájení CPU – chrání před fyzickým poškozením.

Technologie umožňuje procesoru komunikovat s platformou (BIOS, napájecí regulátory VRM) o aktuálních napájecích požadavcích. CPU aktivně informuje napájecí systém, kolik energie potřebuje, a ten se tomu přizpůsobí – lepší energetická efektivita celé platformy.

Turbo Boost je opakem EIST/throttlingu – místo snižování výkonu ho dočasně zvyšuje nad nominální hodnotu, pokud to dovolí tepelný a výkonový stav CPU.

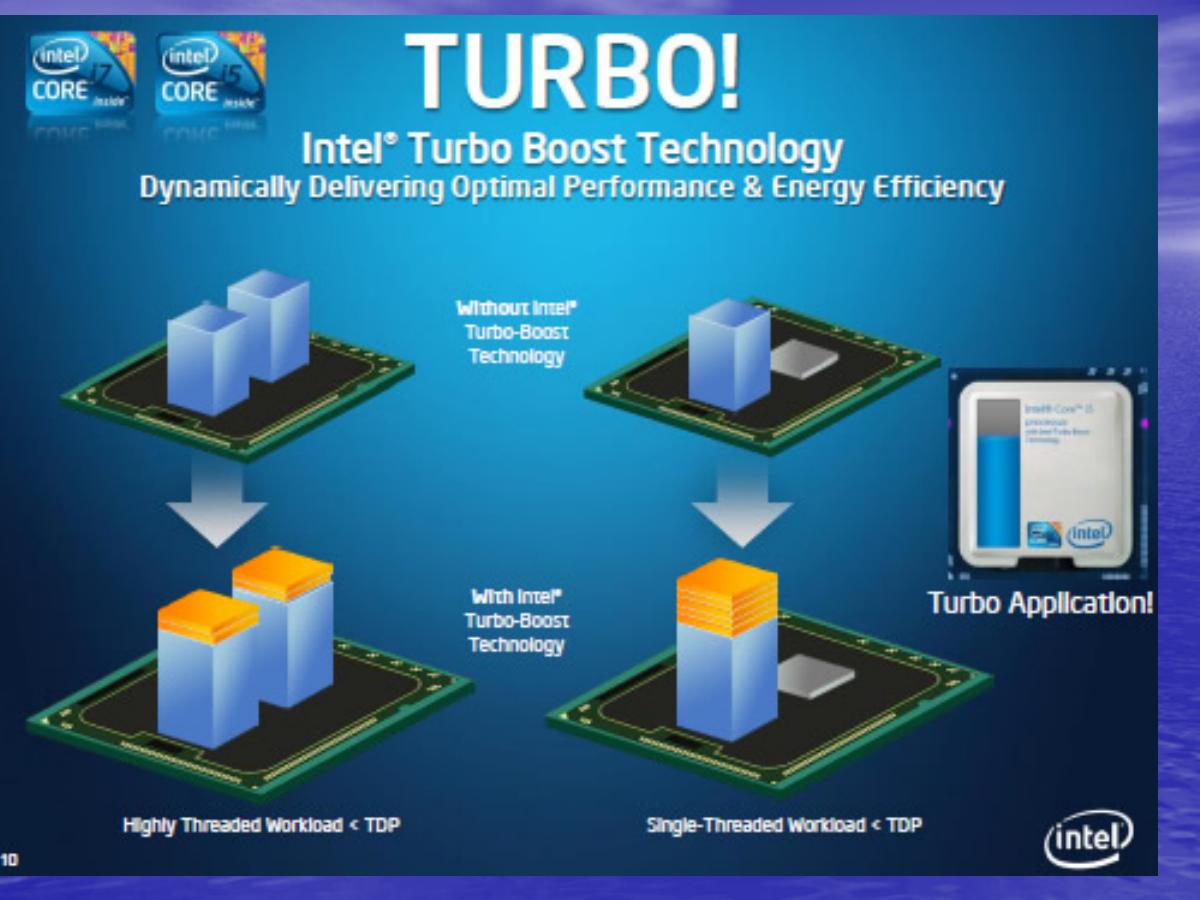

Intel Turbo Boost Technology – bez Turbo Boostu (nahoře): všechna jádra na základní frekvenci. S Turbo Boostem (dole): pokud je spotřeba pod TDP, CPU automaticky zvýší takt. Vlevo (Highly Threaded Workload): více jader = menší boost. Vpravo (Single-Threaded): jedno aktivní jádro = dramatický boost, ostatní jádra vypnuta (šedá = nečinná).

AMD Precision Boost (u Ryzen) funguje podobně, ale s jemnějším řízením – frekvenci mění po krocích 25 MHz každých 1 ms, na základě napětí, teploty, výkonu a zátěže.
